Станок токарный винторезный DMTG CDS6250B/1000
Код товара:
57542
В наличии 1 шт.
2 399 367 руб.
с НДС - на 21.12.2024 г.
| Модель: |  |
DMTG CDS6250B/1000 |
| Производитель: |  |
DMTG |
- Описание
- Комментарии
- Отзывы
Мощный, точный и высокопроизводительный токарный винторезный станок DMTG CDS6250B для мелко и среднесерийного производства в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
Особенности DMTG CDS6250B
- Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
- Большие возможности по обработке: проходное отверстие шпинделя Ø82, нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 300 кг
- Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 7,5 (опция: 11 кВт).
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.

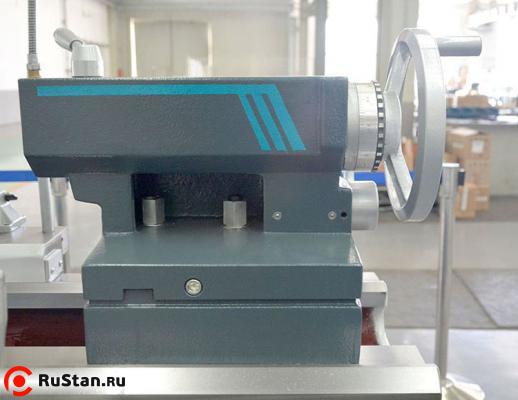

- Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Быстродействующий электромагнитный тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
- Современный аналог советских станков 16К25, 1К625.
Технические характеристики CDS6250B/1000 |
|
|---|---|
| Характеристика | Значение |
| Электропитание | |
| Мощность двигателя шпинделя | 7,5 кВт 380 В ~50 Гц (опция: 11 кВт) |
| Станочные данные | |
| Диаметр обработки над станиной | 500 мм |
| Диаметр обработки над суппортом | 290 мм |
| Диаметр обработки в выемке станины | 760 мм |
| Длина выемки станины | 280 мм |
| Межцентровое расстояние | 1000 мм |
| Ширина станины | 394 мм |
| Максимальный вес обрабатываемой заготовки | 300 кг |
| Шпиндель | |
| Число оборотов шпинделя | 26-2000 об/мин |
| Количество скоростей шпинделя | 16 |
| Проходное отверстие шпинделя | 82 мм (опция: 105 мм) |
| Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
| Внутренний конус шпинделя | метрический 90 мм (1:20) |
| Крутящий момент шпинделя | 2370 Нм |
| Подачи и резьбы | |
| Продольная подача (45 подач) | 0,044 - 1,48 мм/об |
| Поперечная подача (45 подач) | 0,022 - 0,74 мм/об |
| Быстрый ход в продольном направлении | 4200 мм/мин |
| Быстрый ход в поперечном направлении | 2100 мм/мин |
| Пределы шага нарезаемых метрических резьб (73 шага) | 0,35 - 80 мм |
| Пределы шага нарезаемых дюймовых резьб (47 шагов) | 80 - 7/16 ниток/дюйм |
| Пределы шага нарезаемых модульных резьб (45 шагов) | модуль 0,2 - 40 |
| Пределы шага нарезаемых питчевых резьб (47 шагов) | 160 - 7/8 DP |
| Диаметр / шаг продольного ходового винта | 40 / 12 мм |
| Резцедержатель | |
| Высота державки резца | 25 х 25 мм |
| Угол поворота верхней каретки суппорта | ± 45° |
| Ход верхней каретки суппорта | 130 мм |
| Ход поперечной каретки суппорта | 348 мм |
| Задняя бабка | |
| Конус пиноли задней бабки | МК5 |
| Диаметр пиноли задней бабки | 75 мм |
| Ход пиноли задней бабки | 150 мм |
| Поперечное перемещение задней бабки | ± 15 мм |
| Габаритные размеры | |
| ДхШхВ | 2930х1230х1295 |
| Масса DMTG CDS6250B/1000 станка | 2170 кг |
Стандартная комплектация CDS6250B

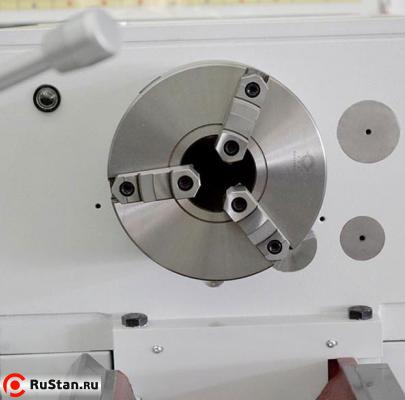

- 3-кулачковый токарный патрон Ø250 мм
- Люнет подвижный Ø20-110 мм(для РМЦ 1500 мм и больше)
- Люнет неподвижный Ø30-200 мм (для РМЦ 1500 мм и больше)
- Станочный светильник
- Упорный центр МК5
- Комплект обслуживающего инструмента
- Руководство по эксплуатации на русском языке
Дополнительные опции
- Привод шпинделя 11 кВт
- Устройство цифровой индикации (УЦИ) с оптическими линейками
- 4-кулачковый токарный патрон Ø315 мм
- Планшайба Ø480 мм
- Конусная линейка
- Резьбоуказатель
- Люнет подвижный
- Люнет неподвижный
- Вращающийся упорный центр МК5
- Комплект виброопор
- Комплект анкерных болтов
- Комплект клиновых башмаков
