Фрезерный обрабатывающий центр с ЧПУ 400V

Фрезерный обрабатывающий центр с ЧПУ 400V предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства.

Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

Возможность оснащения поворотным столом для четырехкоординатной обработки

Возможность оснащения щупами для измерения детали и инструмента

Технические характеристики фрезерного обрабатывающего центра 400V

Характеристика	Значение
Параметры cтола
Размер рабочей поверхности стола, мм	400x900
Ширина направляющего паза, мм	18Н7
Количество Т-образных пазов	3
Наибольшее расстояние от торца шпинделя до стола, мм	560
Наибольшая масса обрабатываемой детали, кг	400
Шпиндель
Конус шпинделя (DIN 69871)	SK 40
Пределы частот вращения шпинделя, об/мин	0...8000
Номинальный крутящий момент на шпинделе, Нм	44,6
Перемещения
Наибольшие перемещения по осям, мм
- продольное перемещение стола (Х)	540
- поперечное перемещение колонны (Y)	400
- вертикальное перемещение шпиндельной бабки (Z)	450
Точность позиционирования, мм	0,005
Диапазон рабочих подач по координатам, мм/мин	1…15000
Скорость быстрого перемещения по всем осям, м/мин	15…30
Инструментальный магазин
Емкость инструментального магазина, шт.	20
Время смены инструмента, сек .	12
Наибольший диаметр инструмента, устанавливаемого в магазине [ без пропуска гнезд ] , мм	125 [ 80 ]
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм	250
Наибольшая масса оправки, устанавливаемой в магазине, кг	10
Характеристика электрооборудования
Мощность двигателя главного привода, кВт	7
Номинальная частота вращения, об/мин	1500
Максимальная частота вращения, об/мин	8000
Суммарная мощность установленных на станке электродвигателей, кВт	17,7 / 21,7
Система ЧПУ	SIEMENS SINUMERIK 802D sl

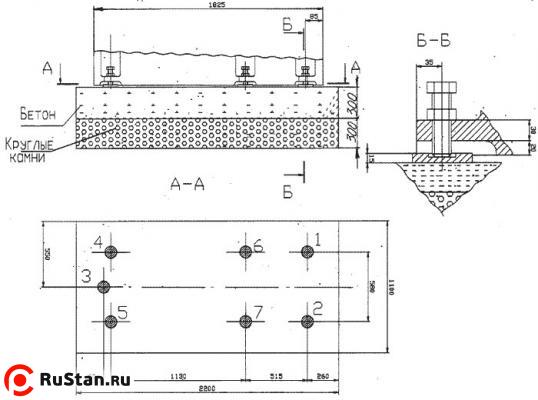

Прочие характеристики
Габаритные размеры, мм	2400x2200x2640
Общая площадь станка в плане, кв.м., не более(с учетом открытых дверей шкафа)	6,1
Масса, кг	4700

Перемещение по осям

Ось Х - продольное перемещение стола

Ось Y - поперечное перемещение колонны

Ось Z - вертикальное перемещение шпиндельной бабки

Перемещение по осям

Зона резания
