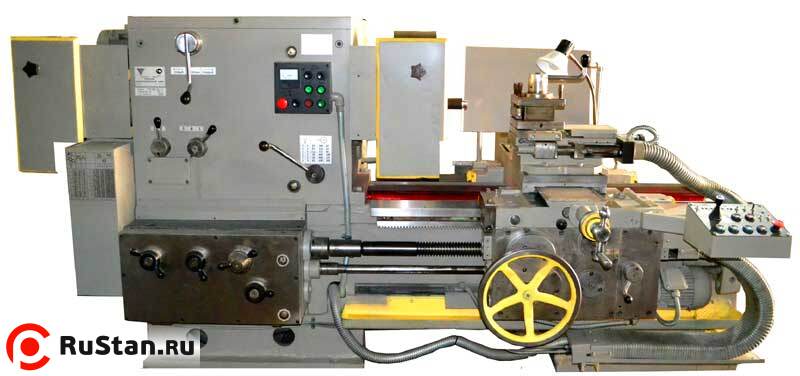

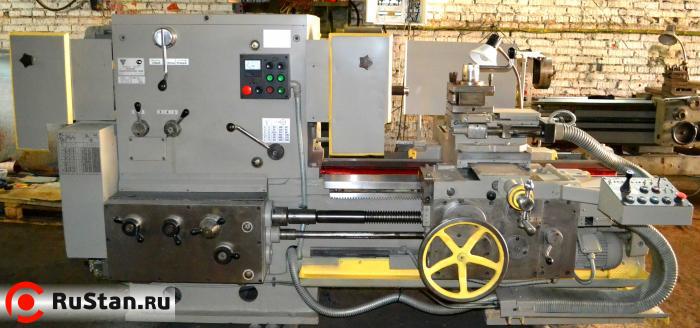

Трубонарезной станок РТ783 предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и мелкосерийного производства. Используется при ремонте бурильных, обсадных и насоснокомпрессорных труб и муфт к ним.

Станок РТ783 обладает современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания. Обладает достаточной жесткостью и виброустойчивостью, высокомеханизирован, удобен в управлении. Направляющие станины РТ783 закалены и отшлифованы, что в сочетании с высокой надежностью других узлов обеспечивает длительный срок эксплуатации с сохранением точности.

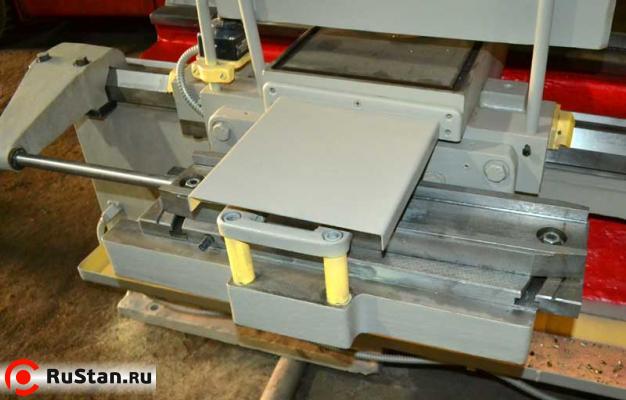

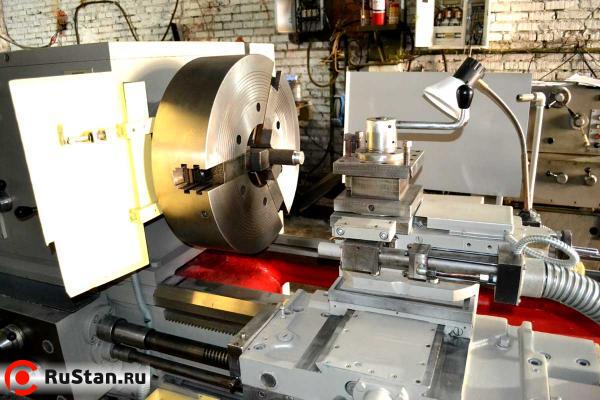

Станок РТ783 оснащен конусной линейкой для нарезания конических резьб. Нарезание резьбы возможно как вручную, так и по одиночным циклам и полному циклу с ручной подачей на врезание. В комплект станка входит специальный люнет-поддержка для обработки длинных труб. На станке установлены два трёх или четырех кулачковые самоцентрирующие патроны 630 мм с механизмом зажима. Резцедержка станка выполнена с посадкой на торцевую зубчатую муфту. Точность фиксации 5 мкм. Точение конусов возможно как по конусной линейке, так и за счет механического перемещения верхнего суппорта, а также за счет сложения подач.



Технические характеристики трубонарезного станка РТ783, (РТ783-07)

Характеристика Значение
Наибольшее расстояние от торца патрона до центра задней бабки, мм 1390 (640)
Наибольший диаметр заготовки, мм:
- устанавливаемой над станиной 840
- обрабатываемой над станиной 800
- обрабатываемой над суппортом 490
Наибольший вес устанавливаемой заготовки, кг 1000
Наибольшая длина обрабатываемых концов труб, мм 250
Наибольшая длина точения с конусной линейкой, мм 500
Наибольший угол поворота конусной линейки, град +-10
Диаметр цилиндрического отверстия в шпинделе, мм 200
Пределы частот вращения шпинделя, об/мин 20-630
Пределы рабочих подач, мм/об:
- продольных 0,060-1,0
- поперечных 0,024-0,368
- резцовых салазок 0,024-0,368
Пределы шагов нарезаемых резьб:
- метрических, мм 1-14
- дюймовых, ниток/дюйм 28-2
Пределы диаметров обрабатываемых труб, мм 48-190
Габаритные размеры станка без люнета-поддержки, мм:
- длина 3975 (3220)
- ширина 1860
- высота 1550
Габариты люнета-поддержки, мм:
- длина 330
- ширина 1070
- высота 1135
Шероховатость наружной цилиндрической поверхности после чистовой обработки на станке, мкм Ra 2,5
Масса станка, кг:
- с люнетом-поддержкой 7000 (6500)
- без люнета-поддержки 6370 (5870)
Мощность главного привода, кВт 18,5
