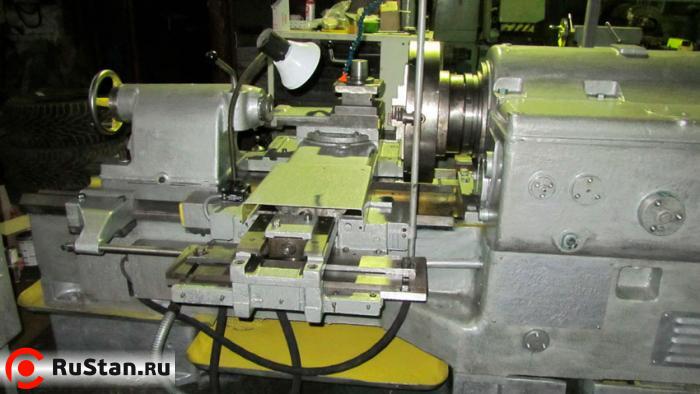

Трубонарезной станок 9М14 предназначен для токарной обработки труб и деталей трубных соединений (НКТ) применяемых для добычи и транспортировки нефти и природного газа и нарезания на них цилиндрических и конических резьб в условиях, индивидуального и мелкосерийного производства.
Станок 9М14 оснащен двумя четырех кулачковыми патронами диаметром 500 мм с ручным перемещением кулачков. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Технические характеристики трубонарезного станка 9М14
| Характеристика | Значение |
|---|---|
| Диаметр обрабатываемых труб, мм | 30—190 |
| Диаметр внутреннего отверстия шпинделя, мм | 200 |
| Наибольший диаметр обрабатываемого изделия, мм: - над станиной - над суппортом | 630 350 |
| Расстояние, между центрами, мм | 710 |
| Наибольшая длина хода суппорта, мм | 570 |
| Наибольшая длина обработки по копирной линейке с наибольшей конусностью, мм | 400 |
| Наибольшая конусность при обработке по копирной линейке | 1:3 |
| Шаг нарезаемой резьбы: - метрической, мм - дюймовой, число ниток на 1" | 1-12 24-2 |
| Число скоростей шпинделя | 18 |
| Частота вращения шпинделя, об/мин | 16-500 |
| Пределы подач на 1 оборот изделия, мм/об: - продольных - поперечных | 0,064-1,025 0,026-0,38 |
| Мощность главного привода, кВт | 13 |
| Габаритные размеры станка, мм | 3045Х1630Х1350 |
| Масса 9М14 9М14 , кг | 4350 |
