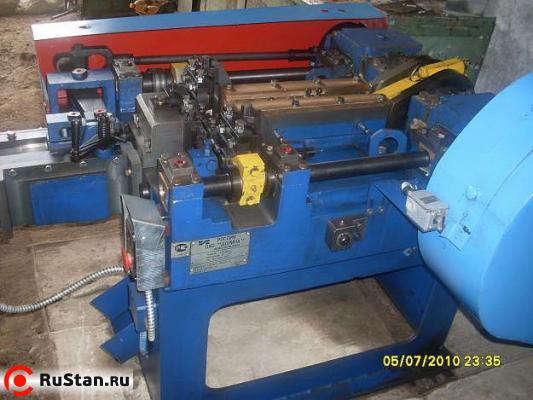

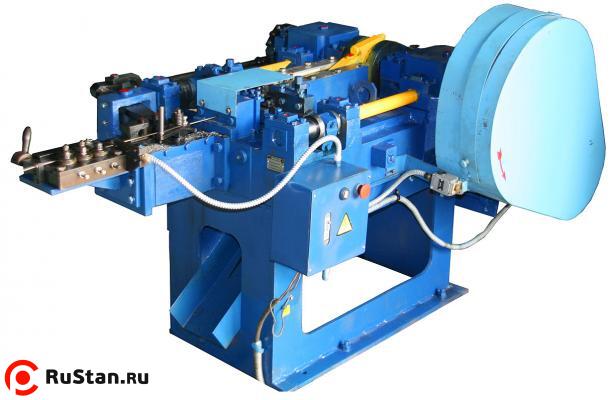

Гвоздильный автомат станок АГ4116 предназначен для изготовления строительных гвоздей по ГОСТ 4028-63 и гвоздей тарных с плоской головкой ГОСТ 4034-63 из низкоуглеродистой стальной проволоки ГОСТ 3282-74.

Гвоздильный автомат АГ 4116 также можно использовать для изготовления гвоздей из цветных металлов и сплавов с временным сопротивлением от 50 кг/мм до 100 кг/мм.

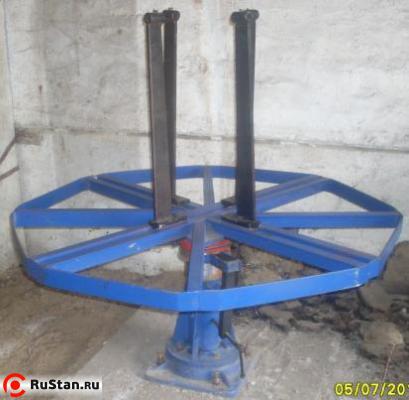

Гвоздильный автомат укомплектован размоточным устройством для установки мотков проволоки до 1500мм

Используемый материал для производства гвоздей:

Горячекатанная проволока стальная светлая низкоуглеродистая общего назначения по ГОСТ 3288-74, термически необработанная с dв=800 МПа в бунтах и катушках весом до 1000 кг.

Технологический процесс изготовления гвоздей:

  • Правка проволоки в правильно-роликовом устройстве.
  • Подача на размер гвоздя.
  • Зажим проволоки.
  • Отрезка проволоки и сброс гвоздя.
  • Высадка головки гвоздя
  • За один ход высадочного ползуна получается один гвоздь.

Справочные данные о весе гвоздей:

Гвозди строительные ГОСТ 4028-63:

  • Вес, масса строительного гвоздя 2,5х50 - 0,00187 кг
  • Вес, масса строительного гвоздя 2,5х60 - 0,00223 кг
  • Вес, масса строительного гвоздя 3х70 - 0,00377 кг
  • Вес, масса строительного гвоздя 3х80 - 0,00433 кг
  • Вес, масса строительного гвоздя 3,5х90 - 0,0066 кг
  • Вес, масса строительного гвоздя 4х120 - 0,0115 кг
  • Вес, масса строительного гвоздя 4х100 - 0,0095 кг

Общий принцип работы станка для производство гвоздей (гвоздильного автомата АГ4116)

От электродвигателя через клиноременную передачу, вращательное движение передается на коленчатый вал, с которого посредством шатуна передается возвратно-поступательное движение на ползун, на котором находится высадочный пуансон. На коленчатом валу насажены две конические шестерни, с которых движение передается на боковые валы и с помощью эксцентриков на обрубные ножи.

С помощью планшайбы, насаженной на коленчатый вал, движение передается на механизм подачи, с помощью которого осуществляется подача проволоки в механизм зажима. Проволока в механизм зажима подается механизмом подачи через рихтовочные ролики устройства правильного.

Проволока через рихтовочный механизм подается механизмом подачи в механизм зажима, где происходит зажим проволоки с помощью подвижной и неподвижной матриц, после чего происходит отрезка изделия, сброс готового изделия осуществляется сбрасывателем 12, затем обрубной нож расходится и происходит высадка головки гвоздя. Цикл повторяется.


Технические характеристики гвоздильного автомата АГ4116

Характеристика Значение
Наименьший диаметр гвоздя, мм. 1,8
Наибольший диаметр гвоздя, мм. 4,0
Наименьшая длина гвоздя, мм. 32 - 3
Наибольшая длина гвоздя, мм. 120 -6
Производительность автомата, шт./мин. 300 … 400
Ход ползуна механизма высадки, мм. 150

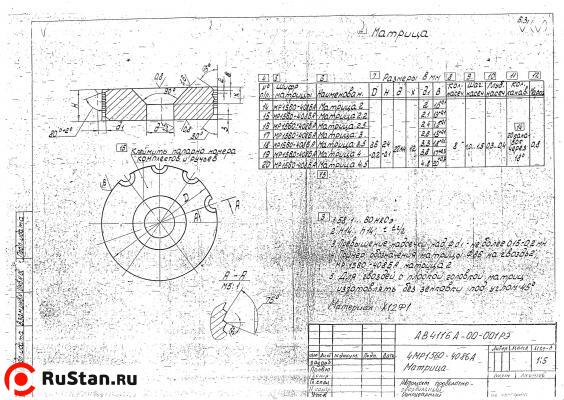

Ход матрицы, мм. 2,0
Ход обрубных ножей, мм. 30,0
Ресурс работы автомата без переточки обрубных ножей, час. ~ 1,5
Габаритные размеры автомата, мм. 1950х1160х1060
Габаритные размеры разматывающего устройства, мм 1512х1512х1206
Масса АГ4116 автомата, кг. 1050
Масса разматывающего устройства, кг. 218
Электродвигатель: 4А112М4У3
Мощность электродвигателя, кВт 5,5

Комплектация за дополнительную плату

Комментарии и вопросы:

8 сентября 2011г. 09:39    Иван:
Неплохой станок, цена только кусачая
2 марта 2012г. 16:09    Специалист РуСтан:
Да цена огого.
6 апреля 2012г. 16:44    Дмитрий:
Цена пугает нооо... Станок стоит своих денег!!!
6 мая 2012г. 19:45    Посетитель:
Ну да,... ценничек завышен.. Я примерно такой только длинна до150 ,купил за 130. не думаю что этот золотом крашен чтоб столько стоить..
9 мая 2012г. 00:11    Посетитель:
29 мая 2012г. 16:36    Посетитель:
как мне взять такой же станок за 130 подскажи,а то этот окупать долго по-моему
29 мая 2012г. 22:09    Специалист РуСтан:
За 130 только б/у.
28 августа 2012г. 22:16    Магомед:
Каких размеров должен быть цех, для этого станка-длина, высота, ширина помещения? Спасибо!
2 сентября 2012г. 17:50    Специалист РуСтан:
минимальный размер - это размер самого станка с разматывающим устройством.
8 сентября 2012г. 16:23    User:
Ищу инструкцию? Где можно скачать?
10 сентября 2012г. 10:28    Посетитель:
Подскажите по чем можно купить новый станок( минимальная цена какая?)
10 сентября 2012г. 21:45    Специалист РуСтан:
776 989.00
16 ноября 2012г. 09:03    Хаким:
а на Казахстан отправить можете? как у вас с этим все в порядке?
16 ноября 2012г. 16:20    Специалист РуСтан:
К сожалению только по России.
16 ноября 2012г. 09:04    Хаким:
а есть видеролик работы этого автомата?
16 ноября 2012г. 16:20    Специалист РуСтан:
Есть. Прямо на этой странице. Вкладка Видео.
21 ноября 2012г. 00:34    Посетитель:
А где проволоку ГОСТ 3288-74 найти? и цена какая?
21 ноября 2012г. 09:13    Специалист РуСтан:
В компаниях торгующих металлопрокатом.
30 ноября 2012г. 15:30    Посетитель:
А объем производства какой ? тонн/спена
2 декабря 2012г. 11:40    Специалист РуСтан:
300-400 шт в минуту. Вес, масса строительного гвоздя 2,5х50 - 0,00187 кг Вес, масса строительного гвоздя 2,5х60 - 0,00223 кг Вес, масса строительного гвоздя 3х70 - 0,00377 кг Вес, масса строительного гвоздя 3х80 - 0,00433 кг Вес, масса строительного гвоздя 3,5х90 - 0,0066 кг Вес, масса строительного гвоздя 4х120 - 0,0115 кг Вес, масса строительного гвоздя 4х100 - 0,0095 кг
18 декабря 2012г. 22:19    Михаил:
Прошу, объясните, почему цена в бизнес-плане так разнится с ценой вышеупомянутой? Заранее спасибо.
21 декабря 2012г. 10:40    Специалист РуСтан:
Бизнес план написан несколько лет назад как наглядное пособие. Если Вы строите свой бизнес, нужно скорректировать его.
12 января 2013г. 20:38    Посетитель:
скажите пожалуйста сколько примерно кг гвоздей выходит с 1ой тонны проволоки?
29 ноября 2013г. 14:11    Посетитель:
одна тонна и выходит. в отход идет только то, что при заточке острого конца снимается
18 февраля 2013г. 17:07    Рустам :
Всем привет! Ребята впринципи если грамотно подойти то окупается хорошо!с организациями договарённость и со стройками хотябы по сезонна_то_стоит_свсвоих_денег!
3 марта 2013г. 16:02    Дмитрий:
Привет всем у вас можно купить б\у оборудование? до Якутска доставите?
4 марта 2013г. 10:14    Специалист РуСтан:
К сожалению б/у таких станков у нас нет.
24 апреля 2013г. 01:57    Тайир:
Rustan ! эсли я купил станок квоздилный афтамат запчастиями проблем не будит потомушто я кыргызтане живу а унас тех сервис эст или нет?
24 апреля 2013г. 15:54    Специалист РуСтан:
канэшна будут праблемы. запчиасти тока в России.
18 апреля 2022г. 15:04    Руслан:
Ответ этому человеку, конечно не делает вам чести и уважения.
31 октября 2022г. 15:38    Павел :
Ну вы и иблан конечно!
15 июля 2013г. 16:57    Посетитель:
А как с запчастями и вот в характеристики прочитал переточка лезвия каждые полтора часа или я ошибаюсь? Спасибо.
16 июля 2013г. 16:11    Специалист РуСтан:

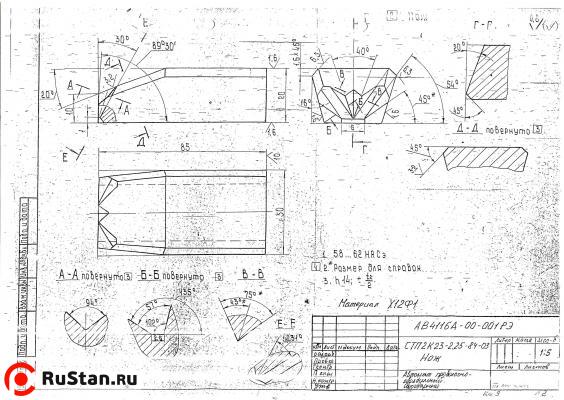

Ножи можно затачивать. До момента их затупления Вы сделаете вагон гвоздей. Данные по стойкости ножей условные. Также можно купить комплект ножей за доп. плату. За 7лет продаж таких станков к нам никто не обратился за запасным комплектом ножей.
22 ноября 2013г. 19:25    Посетитель:
а сколько часов может работать этот станок за смену?не напрягаясь
22 ноября 2013г. 19:51    Специалист РуСтан:
Примерно 720 кг за рабочую смену. Прикинте сможете ли Вы реализовать такой объем?
8 декабря 2013г. 15:03    shamil:
Мне нужна проволока общего назначения низкоуглеродистой стали гост 3282-74 термически необработанная (светлая).если у вас и какова цена?
9 декабря 2013г. 09:40    Специалист РуСтан:
К сожалению с проволокой не поможем. Только станки.
25 декабря 2013г. 20:34    Тимур:
Что-то я не пойму: выше Вы говорите, что производительность за смену 720 кг (за 8 часов). Ниже пишете, что по штукам это 300-400 штук. Но если взять вес 120мм за 0,0115*350шт/мин*60мин*8часов, то получается почти 2 тонны в смену. Так какая все таки реальная его производительность?
28 декабря 2013г. 11:03    Специалист РуСтан:
Производительность разная в зависимости от того какую длину гвоздя Вы делаете, также зависит от материала. В течение смены Вам понадобится также менять или точить ножи.
22 января 2014г. 08:29    Посетитель:
noj nujen ag 4116 kak nayti
25 февраля 2014г. 22:13    ардак:
почему только по россии? как поступить что бы в казахстан отправить?
26 февраля 2014г. 10:07    Специалист РуСтан:
Можем отгрузить в Казахстан, но цена будет такой же.
26 марта 2014г. 14:19    Бато :
Сколько стоит б/у оборудования АГ4116 и во сколько обойдётся перевозка в Республику Бурятия?
26 марта 2014г. 15:53    Специалист РуСтан:
б/у станков нет. Доставка будет стоить 30-50т.р.
18 июня 2014г. 17:18    Дмитрий:
Ребята скажите а вообще какие Б/У станки у Вас есть и сколько они стоят?
19 июня 2014г. 20:48    Специалист РуСтан:
Б/у станков у нас нет.
11 сентября 2014г. 07:24    Anuar:
а в казахстан сможете доставит? или как?
11 сентября 2014г. 17:47    Специалист РуСтан:
Да, но только НДС не убираем.
16 сентября 2014г. 23:32    Посетитель:
Это станок лям стоит, это ж надо иметь серьезные выходы на застройщиков, а иначе он за 10 лет не окупится...
8 февраля 2015г. 19:07    Посетитель:
Доставка в Киргизию сколько будет стоить,
8 февраля 2015г. 19:09    Gafur:
точную сумму напишите пожалуйста с доставкой в Кыргызстан
8 февраля 2015г. 23:10    Специалист РуСтан:
Мы поставляем оборудование только по России.
9 июля 2015г. 17:57    Довлет:
Сколко будет стоить стоить аг4116 и где можно купить в каком городе
9 сентября 2015г. 07:47    Эрик :
Мы интересуемся но сколька стоит доставка до Таджикистан у ??
16 сентября 2015г. 23:17    Посетитель:
здравствуйте Гвоздильный автомат станок АГ4116. Безразматывающего устройства цена сколько будет . и доставка до Якутска цена сколько пожалуйста
17 сентября 2015г. 11:04    Специалист РуСтан:
Станок поставляется только с разматывающим устройством. Доставка до Якутска в районе 40т.р.
6 октября 2015г. 10:42    Виталий:
Добрый день!Сколько стоит доставка в Московскую обл.г.Раменское?и есть ли станки по изготовлению саморезов?Если есть,какая стоимость и характеристика?
8 октября 2015г. 08:49    Специалист РуСтан:
в районе 30т.р. Оборудования для производства саморезов у нас нет.
4 декабря 2015г. 02:40    Посетитель:
Скажите пожалуйста а в кридит можно купить и сколько доставка занимает время за ранее спасибо Вам
4 декабря 2015г. 09:54    Специалист РуСтан:
К сожалению в кредит только через банк. Срок доставки около недели.
16 декабря 2015г. 12:13    макс:
доброе время суток всем !! на станок давно смотрю , сам торгую крепежом , гвоздей в сезон за месяц продаю около 50 -60 тонн, продавал бы на много больше да цена не для всех проходная , так что интерес к станку оч большой . НО сколько я пытался найти дешевую проволоку так и не смог ни где найти поставщика, проще и на много дешевле купить готовый гвоздь
20 декабря 2015г. 22:21    Посетитель:
Здравствуйте Рустан вы можете дать адрес Китае если можно полностью
19 января 2016г. 02:34    Абдулло:
Окончательная цена сколько стоит
19 января 2016г. 09:14    Специалист РуСтан:
14 марта 2016г. 15:02    Максим:
Подскажите какой уровень шума при работе станка в Децибелах, дБА? И как можно посмотреть тех паспорт на станок?
26 марта 2016г. 16:04    Бобур:
Здравствуйте Рустан! Скажете пожалуйста цена от сколько начинаеться и до скольки! Спосибо заранее!
27 марта 2016г. 13:48    Посетитель:
опыт работы на гвоздильных станках более 20 лет.к станку необходимо еще и затачной станок для ножей.на одной заточке можно набить и 10 тонн а могут накрыться и сразу при наладке.много причин 1 качество проволки 2умение настраивать 3 состояние станка если б/у.для начало можно найти и б/у их много и хороших и не дорогих.А главное это сбыт гвоздей и проволка
28 марта 2016г. 18:23    Посетитель:
напишите пожалуйста сайт где можно купить б/у станки
30 марта 2016г. 19:21    Посетитель:
вы где проживаете?если интересует производство гвоздей или сварка кладочной сетки пишите zhdanovsergey1999@mail.ru
30 марта 2016г. 19:47    sergey:
макс вам надо примерно 4 станка чтоб набивать 50-60 тонн разного гвоздя в одну смену. я один за полтора месяца набил 20 тонн и сам следом упаковывал по 5 кг
15 апреля 2016г. 07:22    Посетитель:
напишите пожалуйста где можно купит этот станок мы из Таджикистана...есть доставка..
3 мая 2016г. 14:00    Посетитель:
расскажите пожалуйста подробно какие приборы или станки нужны для производства гвоздей и как можно подробно с названия мы, с марка мы и о их предназначениях. заранее спасибо.
21 мая 2016г. 04:52    Посетительсухроб :
Узбекистане можно станок отправить сколько будет общий сына
27 июля 2016г. 14:58    олег:
откуда такая цена . непонятно
17 августа 2016г. 08:17    Посетитель:
Добрый день народ. Я ищу производителей гвоздя на АГ4116, что бы уточнить более подробную информацию, если имеются такие ребята которые наладили собственное производство на данном аппарате прошу напишите письмо на мою почту.
24 ноября 2016г. 15:22    :
Скажите пожалуйста,какая цена на сегодняшний день вашего станка. Спасибо!
25 ноября 2016г. 09:04    Специалист РуСтан:
920 000.00 руб. с НДС
28 ноября 2016г. 07:25    :
Узбекистане можно станок отправить сколько будет общий сына
28 ноября 2016г. 07:27    :
Узбекистане можно станок отправить?
11 декабря 2016г. 20:18    Ризо:
Здравствуйте какая цена за оборудование для производства гвоздей и будет ли доставка в Дагестан какая гарантия на оборудования и что входит в комплект оборудования и установка оборудования будет ли без платная прошу ответить на мою почту tim.musaev1987@gmail.com спасибо за внимание
