Модель:
FSS350MR (FSS315MR)
Артикул:
FSS350MR
Изготовитель: Белоруссия
  • Описание
  • Комментарии
  • Отзывы

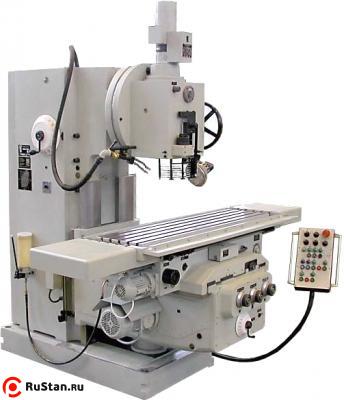

Вертикально-фрезерный станок FSS350MR (FSS315MR) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Станки FSS350MR позволяют вести обработку стали, чугуна вертикально закрепленными фрезами в автоматических циклах, а именно маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях. На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования. Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах.

Особенности конструкции

  • Выпускается по лицензии немецкой фирмы "ХЕККЕРТ" ("HECKERTChemnitzerWerkzeugmaschinenGmbH");
  • Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
  • Максимальная нагрузка на стол до 1000 кг, что позволяет вести обработку крупногабаритных деталей;
  • Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивать стабильность точностных параметров в течение длительного времени;
  • Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве;
  • Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
  • Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
  • Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
  • Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
  • Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.

Выпускается в исполнениях:
  • FSS450MR;
  • FSS450MRNC (с УЦИ);
  • со столом 375х1600 мм.;
  • продольное перемещение стола 1000 мм.;
  • вертикальное перемещение консоли 505 мм.;
  • мощность главного привода 7,5 кВт.;
  • диапазон частот вращения 45 – 2240 об/мин.;
  • продольные и поперечные подачи 25 - 1250 мм/мин.;
  • вертикальные подачи 8 – 400 мм/мин.

Технические характеристики FSS350MR

Параметр Значение
Размер рабочей поверхности стола, мм. 315 х 1250 (375 х 1600*)
Наибольшее продольное перемещение стола, мм. 850
Поперечный ход стола, мм. 270 (крестового суппорта)
Наибольшее вертикальное перемещение стола, мм. 355 (505*)
Количество Т-образных пазов 4
Диапазон частот вращения шпинделя, об./мин. 28 - 1400 (до 2240*)
Конус шпинделя ISO-50
Диаметр переднего подшипника, мм. 100
Ход пиноли, мм. 90
Наибольший крутящий момент на шпинделе, Нм 1850
Угол поворота вертикальной фрезерной головки в продольной плоскости, град. +/- 45
Число ступеней подач 18
Знаменатель геометрической прогрессии 1.25
Пределы рабочих подач, мм/мин 16 - 800
Вертикальные подачи стола, мм/мин 5 - 250
Скорость быстрых перемещений, м/мин 3,15 (продольно, поперечно); 1,0 (по вертикали)
Масса FSS350MR (FSS315MR) заготовки, кг. 1000
Мощность привода главного движения, кВт 5,5 (7,5*)
Скорость подачи СОЖ, л/мин 10
Класс точности Н
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 2800 x 2420 x 2635
* - специальное исполнение (заказ)

Комплект поставки

  • Станок в сборе;
  • Устройство цифровой индикации (УЦИ) - исполнение FSS350MRNC;
  • Маховик FU400.51.92.000 – 1 шт. (для станка FSS350MRNC);
  • Маховик FU400.51.93.000 – 1 шт. (для станка FSS350MRNC);
  • Оправка насадная фрезерная FSS315.51.10.000 – 1 шт.;
  • Ограждение фрезы FSS400.51.10.000 (установлено на станке) – 1 шт.;
  • Ключ FU350RApUG.51.20.000-01 – 1 шт.;
  • Ключ FU350RApUG.51.20.000-02 – 1 шт.;
  • Рукоятка кривошипная FU400.51.20.000 – 1 шт.;
  • Упор конечный FU400.51.00.604 – 6 шт.
  • Шпонка FU400.40.00.359 – 3 шт.;
  • Ключ У60.06.00.000 – 2 шт.;
  • Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.;
  • Микропереключатель ПМ39 АУБК.642.230.002 ТУ – 3 шт.;
  • Комплект клиновых ремней (сняты со станка) – 1 шт.;
  • Комплект технической документации – 1 шт.

Дополнительная оснастка (поставляется за отдельную плату)

  • Устройство для подключения головки делительной УДГ 250;
  • Тиски станочные поворотные чугунные 7200-0225-03;
  • Тиски станочные поворотные стальные 7200-0220-05;
  • Тиски станочные чугунные поворотные с гидравлическим усилением – 7201-0019-02;
  • Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003;
  • Стол круглый фрезерный Ø 250 мм. 61П-17-000;
  • Головка делительная универсальная 7036-0053;
  • Головка делительная универсальная 7036-0053х01 (в комплекте со сменными шестернями (гитарой));
  • Втулка переходная с конусом Морзе 2 (ГОСТ 25827) 191.831.052
  • Втулка переходная с конусом Морзе 3(ГОСТ 25827) 191.831.053
  • Втулка переходная с конусом Морзе 4 (ГОСТ 25827) 191.831.054
  • Патрон цанговый 6151-7034-00 (Ø 5 – 20 мм.)
  • Втулки переходные (цанги) 6151-7044/2 (Ø от 5 до 20 мм, с шагом 0,5 мм., 31 шт.)
  • Патрон цанговый 6151-7034-12
  • Втулки переходные (цанги) 6151-7044/4 (Ø от 6 до 32 мм, 8 шт.)
  • Оправка для торцовых фрез 6222-4009-0129 (Ø 22 мм.)
  • Оправка для торцовых фрез 6222-4009-0131 (Ø 22 мм.)
  • Оправка для торцовых фрез 6222-4009-0132 (Ø 27 мм.)
  • Оправка для торцовых фрез 6222-4009-0133 (Ø 27 мм.)
  • Оправка для торцовых фрез 6222-4009-0134 (Ø 32 мм.)
  • Оправка для торцовых фрез 6222-4009-0136 (Ø 40 мм.)
  • Оправка для торцовых фрез 6222-4009-0137 (Ø 40 мм.)
  • Оправка для торцовых фрез 6222-4009-0139 (Ø 50 мм.)
  • Оправка для торцовых фрез 6222-4009-0141 (Ø 50 мм.)
