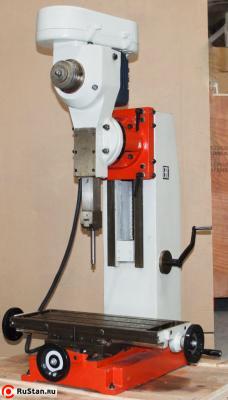

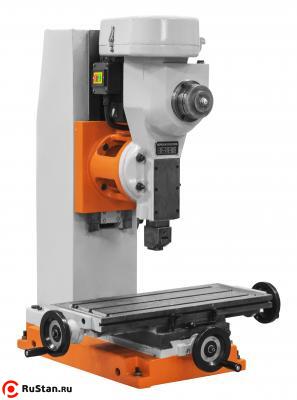

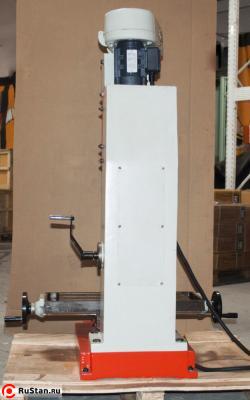

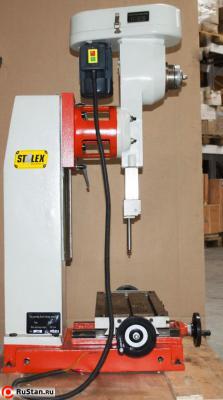

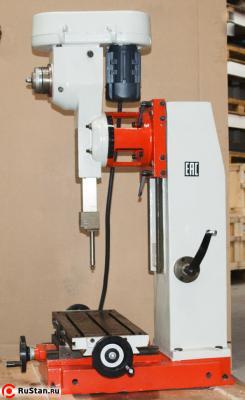

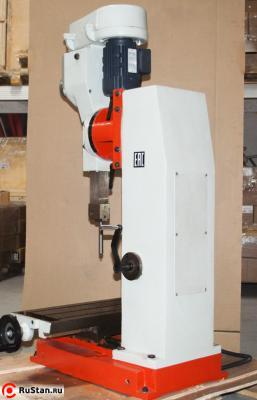

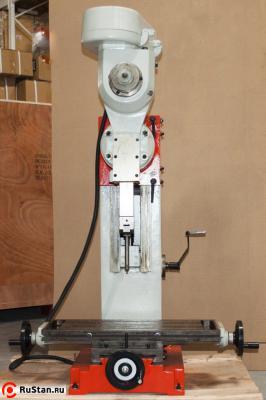

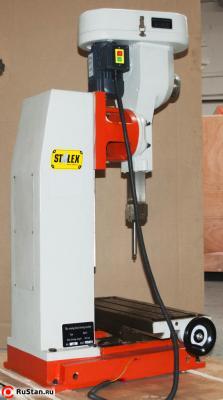

Долбежный станок STALEX B5013

Cтанок B5013 используется для строгания паза в глухом отверстии, обработки прямоугольной (шлицевой) щели и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Возможность поворота головы станка влево и вправо на 90°. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.
Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.

Особенности

• Прочная стальная конструкция

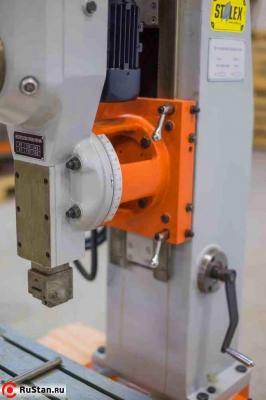

• Поворот головы станка на 90° (±45°) в обе стороны
• Перемещение фрезерной оправки 0-125 мм
• Ход ползуна 60-350 ударов в минуту (6 циклов)
• Механическая регулировка продольного и поперечного перемещения рабочего стола

Технические характеристики долбежный B5013
Характеристика	Значение
Ширина паза в стандартной комплектации	6 мм
Макс. ход фрезы	125 мм

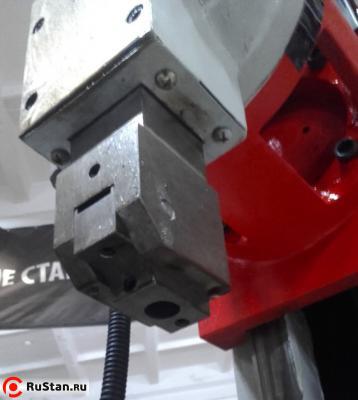

Ширина и глубина держателя фрезы	50х63 мм
Макс. ход подвижной пластины (головы)	350 мм
Расстояние между осью инструмента и стенки колонны	236 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки)	210 мм
Кол-во ударов	30-350 ударов/мин (6 ступеней)

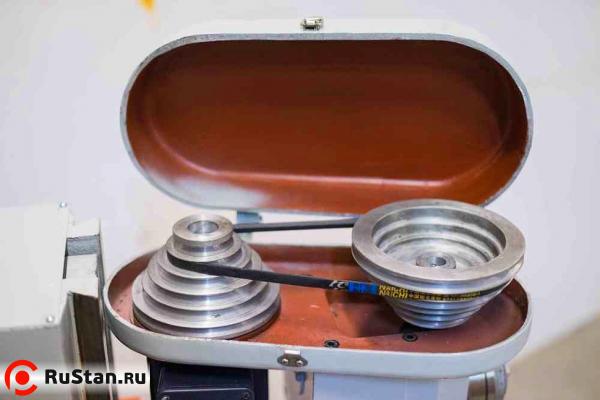

Привод	клиноременная передача
Т образные пазы Ширина паза Ширина ⊥ паза Номинальное отклонение	3 паза, длиной 49 мм 12 мм 19 мм +2 мм

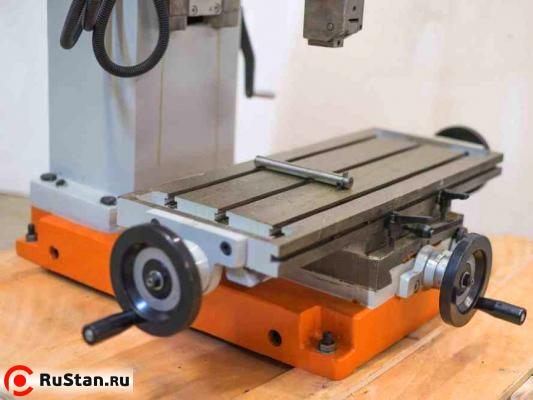

Рабочий стол	600*240 мм
Поперечный ход рабочего стола	340 мм
Продольный ход рабочего стола (фронтальное перемещение	130 мм
Поворот головы (Право и лево)	90° (±45°)
Двигатель	380 В/50 Гц/0,25 кВт
Габаритные размеры (ДхШхВ)	1090*1120*790 мм
Масса нетто/брутто	330/380 кг
