Цена для юр. и физ. лиц
2 679 872 руб.
с НДС - на 29.03.2024 г.
Модель:
OPTIturn TZ 4V
Артикул:
3432245
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Высокоточный токарный станок OPTIturn TZ 4V с цифровым индикатором положения NEWALL DP 700 и быстросменным стальным держателем. TZ 4V с электронным управлением.

Особенности

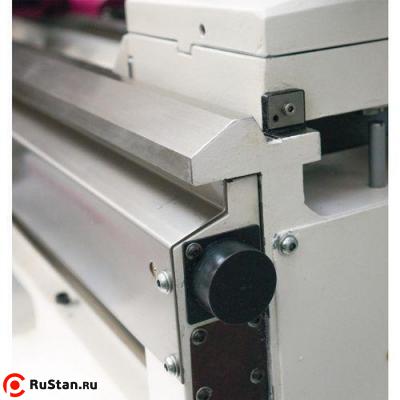

  • Закаленные и шлифованные направляющие оси Z
  • Частичная защита от крупной стружки

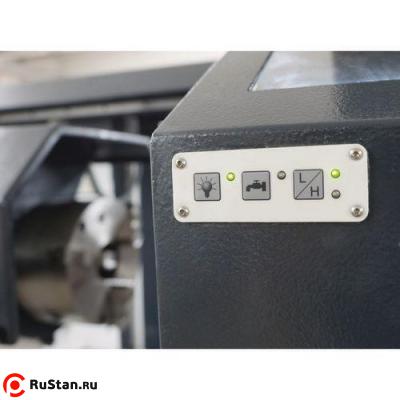

  • Защита от стружки со встроенным индикатором положения, шлангом охлаждающей жидкости и дополнительной панелью управления
  • Направляющие шпинделя закалены, отшлифованы и регулируются с помощью разрезной гайки
  • Точная градуированная зона подачи и нарезания резьбы
  • Светодиодный светильник для полного освещения рабочей зоны
  • Гибкий кабель-канал для прокладки проводки
  • Опционально доступны сменные шестерни для дюймовой и модульной резьбы
  • Шкаф управления с питанием 24 В
  • Переключатель с расчетом жизненного цикла проверен в соответствии с EN ISO 13849
  • Маховики испытаны в соответствии с EN 23125
  • Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
  • Все контакторы и реле от Siemens или Schneider
  • Безопасные маховики по осям X и Z с функцией разблокировки
  • Передний съемный поддон для стружки
  • Быстросменный стальной резцедержатель SWH 5-B
  • Сменный картридж 20х100 тип D под четырехгранную державку
  • Цифровой указатель положения NEWALL DP 700

TZ 4

  • Сокращение времени замедления главного шпинделя с помощью двигателя с электрическим тормозом
  • Защитный выключатель двигателя

TZ 4V

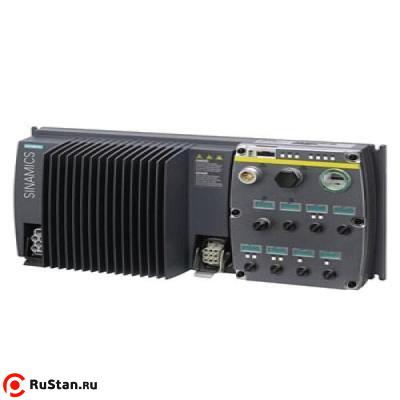

  • Сокращение времени замедления основного шпинделя за счет рекуперации энергии
  • Все контакторы и реле от Siemens или Eaton

Технические характеристики OPTIturn TZ 4V

Характеристика Значение
Класс точности П (повышенный)
Мощность главного двигателя 5,5 кВт
Напряжение питающей сети 380 В
РМЦ 800 мм
Макс. Ø обработки над станиной 400 мм
Диаметр обработки над направляющими 245 мм
Диапазон продольной подачи 0,0263 - 1,8416 мм/об
Количество продольных подач 48
Диапазон поперечных подач 0,0133 - 0,9321 мм/об
Количество поперечных подач 48
Пределы шага нарезаемых метрических резьб 0.2 - 14 мм/об
Количество шагов (метрические резьбы) 36
Пределы шага нарезаемых дюймовых резьб 1-80 ниток на дюйм
Количество шагов (дюймовые резьбы) 42
Пределы шага нарезаемых трапецеидальных резьб 3 - 200
Количество шагов (трапецеидальные резьбы) 33
Пределы шага нарезаемых дюймовых резьб 0,1 - 7 мм/об
Количество шагов 44
Количество передач (скоростей) 2
Диапазон оборотов (скоростей) 50 - 3000 минут
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 52 мм
Конус шпинделя КМ6
Размер державки инструмента (резца) 25 мм
Стандарт DIN EN 55011
Уровень ЭМС C3
Конус пиноли задней бабки КМ3
Перемещение пиноли задней бабки 110 мм
Диаметр отверстия в задней бабке 50 мм
Ход по оси Х 112 мм
Ход по оси Y 212 мм
Высота центров 200 мм
Ширина направляющих станины 260 мм
Вес OPTIturn TZ 4V нетто 1250 кг

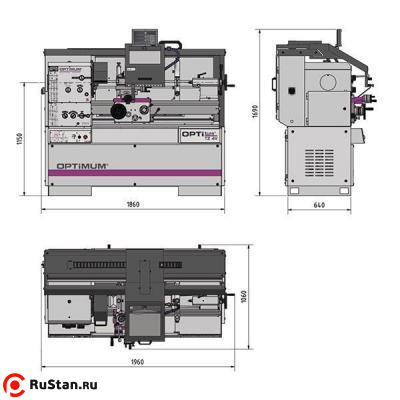

Габариты (ДхШхВ) 1960x1060x1690 мм
Вес брутто 1450 кг
Габариты упаковки (ДхШхВ) 2020x1120x1860 мм

Стандартная комплектация

  • Неподвижный люнет ф10-130 мм
  • Подвижный люнет ф10-100 мм
  • Первая заправка маслом
  • Переходная втулка МК6/МК3
  • Центр упорный МК 3
  • Быстросменный стальной резцедержатель 5-B
  • Сменный картридж 20х100 тип D под четырехгранную державку
  • Комплект сменных шестерен для нарезания метрической резьбы
  • Комплект обслуживающего инструмента
