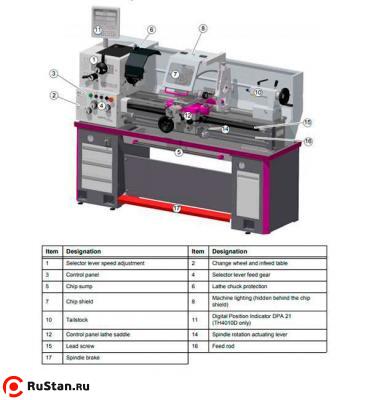

Токарно-винторезный станок OPTIturn TH 4010D с УЦИ

Код товара:

34639

В наличии 1 шт.

Аналоги

Цена для юр. и физ. лиц
1 423 151 руб.
с НДС - на 21.11.2024 г.

В корзину

Купить в лизинг

8 (351) 200-34-95

order@rustan.ru

Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Челябинске

Модель:		OPTIturn TH 4010D с УЦИ
Артикул:		3402080
Производитель:		Optimum (Германия)
Сертификат:		Официальный дилер
Изготовитель:		Китай

Описание
Дополнительная оснастка
Документы
Комментарии
Отзывы
Доставка

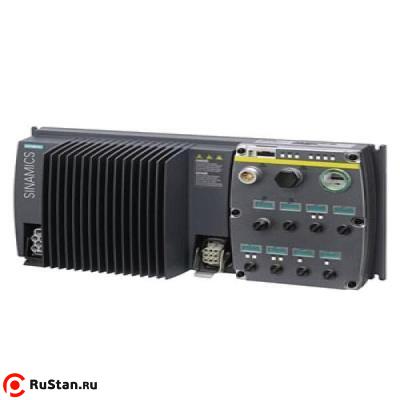

Полностью укомплектованный токарный станок OPTIturn TH 4010D с УЦИ для слесарных работ. Впечатляющая точность и производительность. TH 4010D с цифровым указателем положения DPA 21, TH 4010V дополнительно с инверторным приводом Siemens Vario

Особенности

Закаленные и шлифованные направляющие оси Z
Крепление шпинделя Camlock DIN ISO 702-2 № 5
Точная обработка
Маховики с ценой деления лимба 0,04/0,02 мм
Четырехпозиционный держатель инструмента
Все направляющие могут быть отрегулированы клиновыми вставками
Диапазон регулировки верхней салазки ± 90 °
Допуск радиального биения шпинделя менее 0,015 мм.
Главный шпиндель работает в масляной ванне
Шестерни гладкие, закаленные и шлифованные
Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
Маховики испытаны в соответствии с EN 23125
Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849

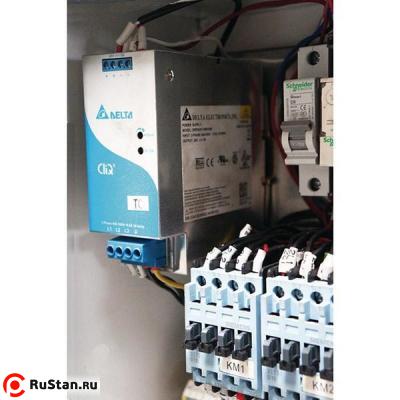

Электрическая система 24 В
Блокируемый главный выключатель
Безопасные маховики по осям X и Z с функцией разблокировки
Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
Маховик перемещения задней бабки с ценой деления лимба 0,025 мм
Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
Сильно ребристая призматическая станина из серого чугуна
Выдвижной поддон для стружки с направляющими
Устройство аварийной остановки с ножным управлением
Основание станка с отсеками для инструмента
Система подачи СОЖ

TH 4010 / TH 4010D

Автомат защиты двигателя

TH 4010D / TH 4010V

Цифровой индикатор положения
Влагозащитная клавиатура
Стеклянные линейки

Технические характеристики OPTIturn TH 4010D с УЦИ
Характеристика	Значение
Мощность главного двигателя	1,5 / 2,4 кВт
Напряжение питающей сети	380 В
РМЦ	1000 мм
Макс. Ø обработки над станиной	410 мм
Диаметр обработки над направляющими	270 мм
Диаметр обработки над выемкой станины	540 мм
Длина выемки в станине	165 мм
Диапазон продольной подачи	0,043 - 0,653 мм/об
Количество продольных подач	48
Диапазон поперечных подач	0,015 - 0,206 мм/об
Количество поперечных подач	48
Пределы шага нарезаемых метрических резьб	0.4 - 7 мм/об
Количество шагов (метрические резьбы)	42
Пределы шага нарезаемых дюймовых резьб	70-4 ниток на дюйм
Количество шагов (дюймовые резьбы)	42
Диапазон оборотов (скоростей)	45 - 1800 об/мин
Количество передач (скоростей)	16
Шпиндельный патрон	опция
Диаметр сквозного отверстия в шпинделе	52 мм
Конус шпинделя	КМ6
Держатель инструмента макс. высота патрона	16 мм
Конус пиноли задней бабки	КМ3
Перемещение пиноли задней бабки	130 мм
Диаметр отверстия в задней бабке	45 мм
Ход по оси Х	100 мм
Ход по оси Z	195 мм
Высота центров	205 мм
Ширина направляющих станины	206 мм
Вес OPTIturn TH 4010D с УЦИ нетто	750 кг

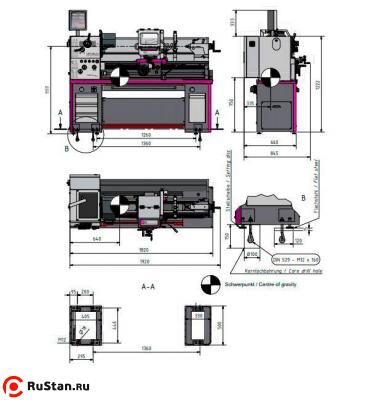

Габариты (ДхШхВ)	1920x845x1555 мм
Вес брутто	800 кг
Габариты упаковки (ДхШхВ)	1930х920х1700 мм

Стандартная комплектация

Неподвижный люнет ф5-85 мм
Подвижный люнет ф5-65 мм
Светодиодный светильник
Первая заправка маслом
Переходная втулка МК6/МК3
Два центра упорных МК 3
Центр упорный МК 3 из легированной стали
Вращающийся упорный центр МК 3
Тормоз шпинделя
Комплект сменных шестерен гитары
Комплект обслуживающего инструмента
Четырехпозиционный держатель инструмента 16 мм для TH 4010 / TH 4010D
Быстросменный резцедержатель SWH 3-Е для TH 4010V
Сменный картридж 20х100 тип D под четырехгранную державку для TH 4010V
Не забудьте приобрести токарный патрон!
