Цена для юр. и физ. лиц
1 126 320 руб.
с НДС - на 28.03.2024 г.
Модель:
OPTIturn TH 3610D с УЦИ
Артикул:
3402060
Производитель: Optimum (Германия)
Сертификат: Официальный дилер
Изготовитель: Китай
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии
  • Отзывы
  • Доставка

Полностью укомплектованный токарный станок OPTIturn TH 3610D с УЦИ для слесарных работ. Дання модификация с цифровым указателем положения DPA 21.

Особенности

  • Закаленные и шлифованные направляющие оси Z
  • Крепление шпинделя Camlock DIN ISO 702-2 № 5
  • Точная обработка
  • Маховики с ценой деления лимба 0,04/0,02 мм
  • Четырехпозиционный держатель инструмента
  • Все направляющие могут быть отрегулированы клиновыми вставками
  • Главный шпиндель работает в масляной ванне
  • Шестерни гладкие, закаленные и шлифованные
  • Допуск радиального биения шпинделя менее 0,015 мм
  • Диапазон регулировки верхней салазки ± 90 °
  • Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
  • Маховики испытаны в соответствии с EN 23125
  • Безопасные маховики по осям X и Z с функцией разблокировки
  • Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
  • Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
  • Блокируемый главный выключатель
  • Диапазон регулировки верхней салазки ± 90 °
  • Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
  • Маховик перемещения задней бабки с ценой деления лимба 0,025 мм
  • Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
  • Сильно ребристая призматическая станина
  • Основание станка с отсеком для инструмента с обеих сторон
  • Устройство аварийной остановки с ножным управлением
  • Выдвижной поддон для стружки с направляющими
  • Интегрированная светодиодная лампа

TH 3610D

  • Цифровой индикатор положения
  • Влагозащитная клавиатура
  • Стеклянные линейки

Технические характеристики OPTIturn TH 3610D с УЦИ

Характеристика Значение
Мощность главного двигателя 1,5 кВт
Напряжение питающей сети 380 В
РМЦ 980 мм
Макс. Ø обработки над станиной 356 мм
Диаметр обработки над направляющими 220 мм
Диаметр обработки над выемкой станины 516 мм
Длина выемки в станине 160 мм
Диапазон продольной подачи 0,052 - 1,392 мм/об
Количество продольных подач 32
Диапазон поперечных подач 0,014 - 0,38 мм/об
Количество поперечных подач 32
Пределы шага нарезаемых метрических резьб 0.4 - 7 мм/об
Количество шагов (метрические резьбы) 26
Пределы шага нарезаемых дюймовых резьб 56-4 ниток на дюйм
Количество шагов (дюймовые резьбы) 34
Диапазон оборотов (скоростей) 70 - 2000 об/мин
Количество передач (скоростей) 8
Шпиндельный патрон опция
Диаметр сквозного отверстия в шпинделе 52 мм
Конус шпинделя КМ6
Размер державки инструмента (резца) 16 мм
Конус пиноли задней бабки КМ3
Перемещение пиноли задней бабки 120 мм
Диаметр отверстия в задней бабке 42 мм
Ход по оси Х 100 мм
Ход по оси Z 170 мм
Высота центров 180 мм
Ширина направляющих станины 187 мм
Вес OPTIturn TH 3610D с УЦИ нетто 610 кг

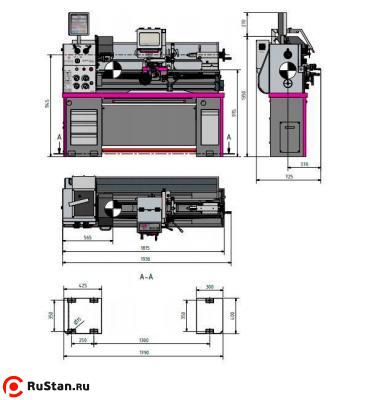

Габариты (ДхШхВ) 1930x725x1620 мм
Вес брутто 660 кг
Габариты упаковки (ДхШхВ) 1930х760х1700 мм

Стандартная комплектация

  • Неподвижный люнет ф100 мм
  • Подвижный люнет ф95 мм
  • Светодиодный светильник
  • Первая заправка маслом
  • Переходная втулка МК6/МК3
  • Два центра упорных МК 3
  • Комплект сменных шестерен гитары
  • Комплект обслуживающего инструмента
  • Четырехпозиционный держатель инструмента
  • Не забудьте приобрести токарный патрон!

Комплектация за дополнительную плату

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

Отзывы о OPTIturn TH 3610D с УЦИ:

Отзывов пока нет, но ваш может быть первым.
Оставить отзыв
Масса брутто: 660 кг.
Габариты в упаковке ДхШхВ, мм: 1930x760x1700
