760 000 руб.
с НДС - на 01.09.2024 г.
Модель: | ![]() |
GHB-1330A |
Артикул: | ![]() |
321350T |
Производитель: | ![]() |
JET (Швейцария) |
Сертификат: | ![]() |
Официальный дилер |
Изготовитель: | ![]() |
Китай |
- Описание
- Дополнительная оснастка
-
Документы
-
Видео
- Комментарии
- Отзывы

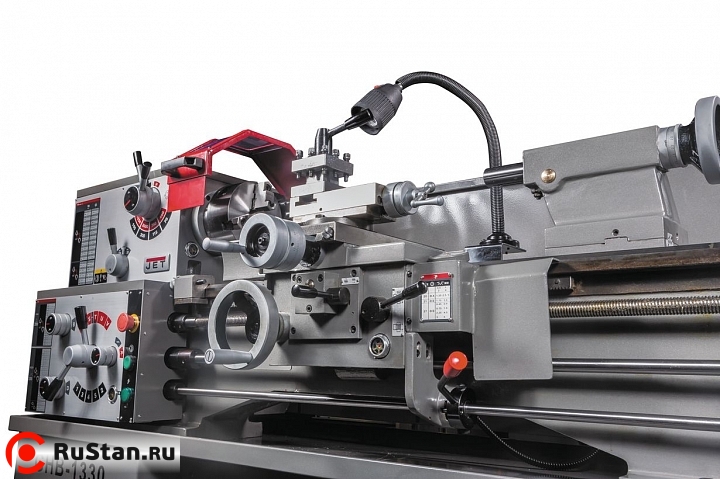

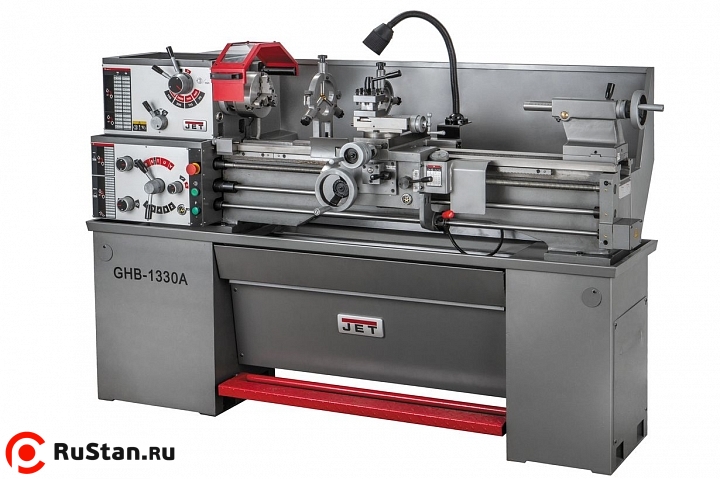

Токарный станок GHB-1330A предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Преимущества токарного станка GHB-1330A
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
- Закаленные в индукционной печи и отшлифованные направляющие станины;

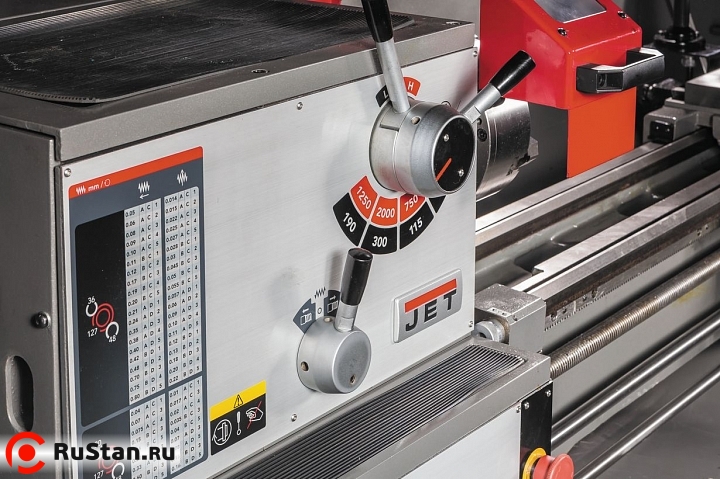

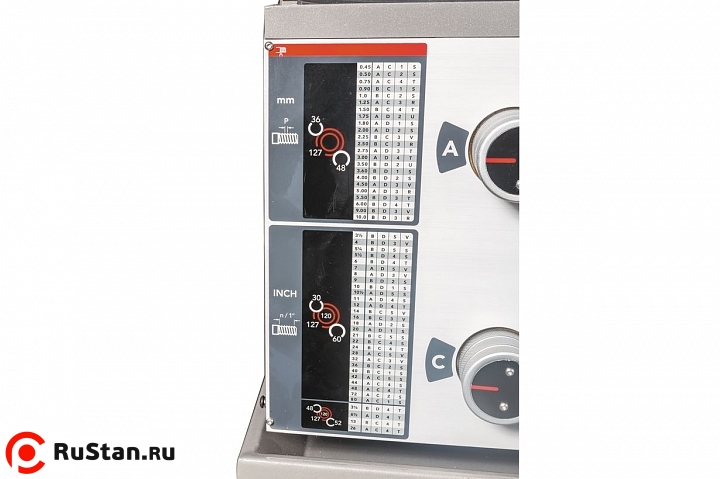

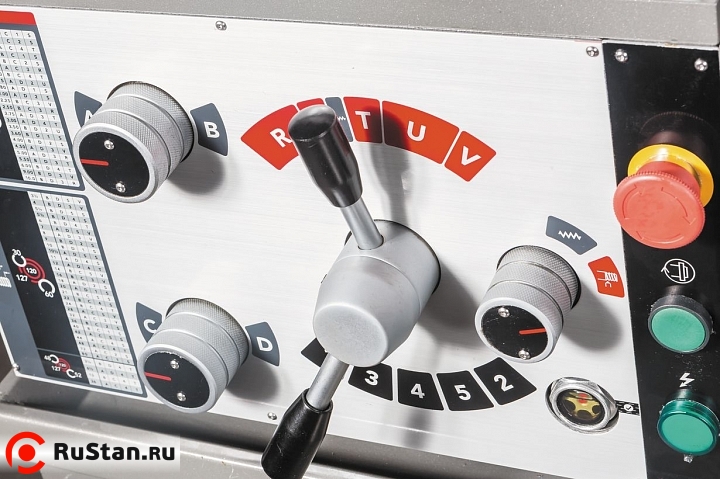

- Коробка передач позволяет нарезать резьбу без замены шестерен;
- Механизм привода шпинделя постоянно работает в масляной ванне;
- Закаленные и отшлифованные шестерни передней бабки;

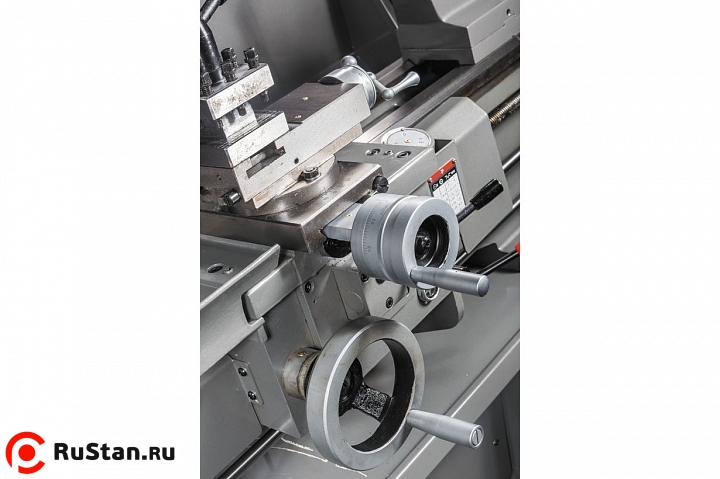

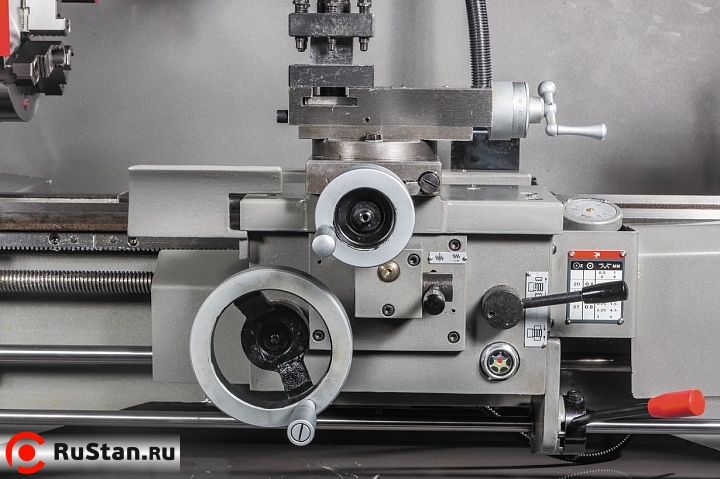

- Автоматическая подача продольного и поперечного суппорта;
- Регулировка зазоров направляющих при помощи клиновых планок;

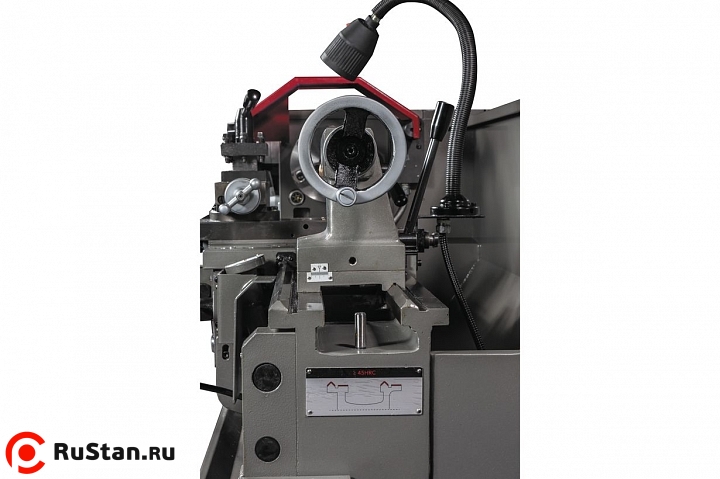

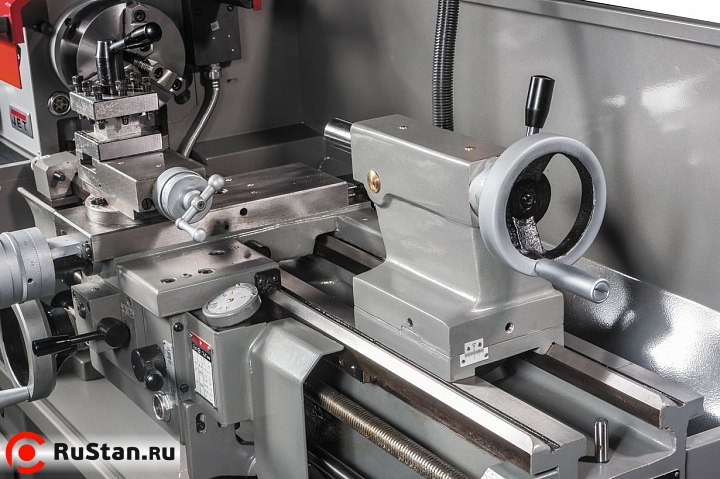

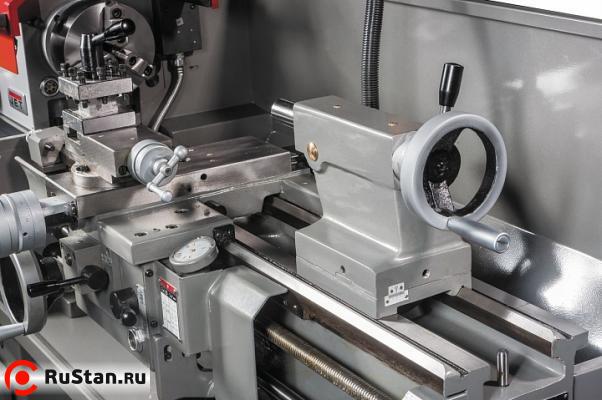

- Регулируемая в поперечном направлении задняя бабка для обточки конусов;
- Возможность левого и правого вращения шпинделя;
- Регулируемая муфта подачи;
- Толчковый режим работы шпинделя;
- УЦИ* (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак(*для станков с УЦИ)
Технические характеристики GHB-1330A |
|
---|---|
Характеристика | Значение |
Диаметр обточки над станиной | 330 мм |
Диаметр обточки над поперечным суппортом | 197 мм |
Расстояние между центрами | 760 мм |
Частота вращения шпинделя, 8 | 70 - 2000 об/мин |
Конус шпинделя | МК-5 |
Присоединение шпинделя, Camlock | D1-4 (DIN 55029) |

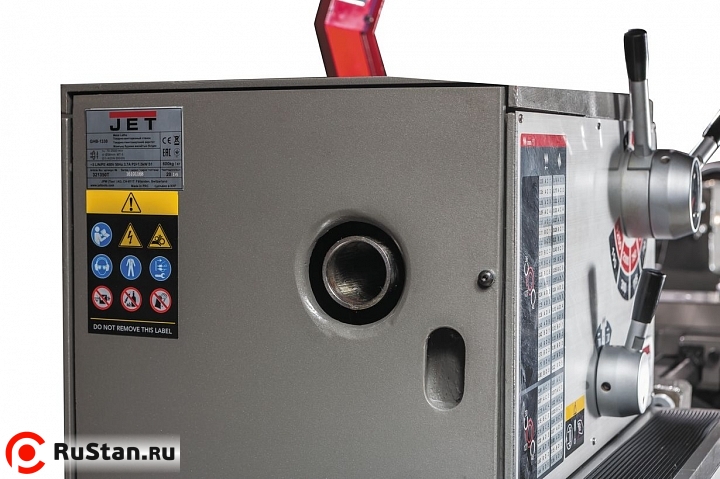

Проходное отверстие шпинделя | 38 мм |
Макс. размер резца | 16 х 16 мм |
Ход поперечного суппорта | 160 мм |
Ход верхнего суппорта | 70 мм |
Пиноль задней бабки | МK-3 |
Ход пиноли задней бабки | 95 мм |

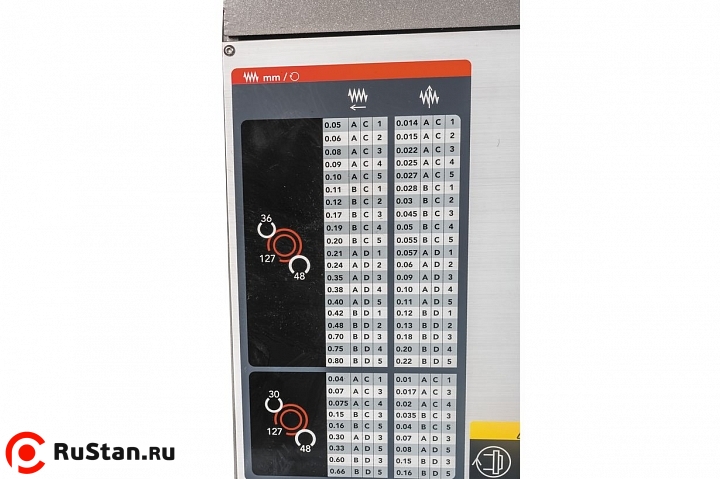

Продольная подача, 60 | 0,04 - 0,8 мм/об |
Поперечная подача, 60 | 0,016 - 0,188 мм/об |
Метрическая резьба, 23 | 0,45 - 10 мм |
Дюймовая резьба, 38 | 3,5 - 80 TPI |
Расстояние между направляющими | 187 мм |
Выходная мощность | 1,5 кВт / S 1 100% |
Потребляемая мощность | 2,8 кВт / S 6 40% |
Габаритные размеры (ДхШхВ) | 1650 х 762 х 1200 мм |
Масса | 600 кг |
Комплектация станка GHB-1330A

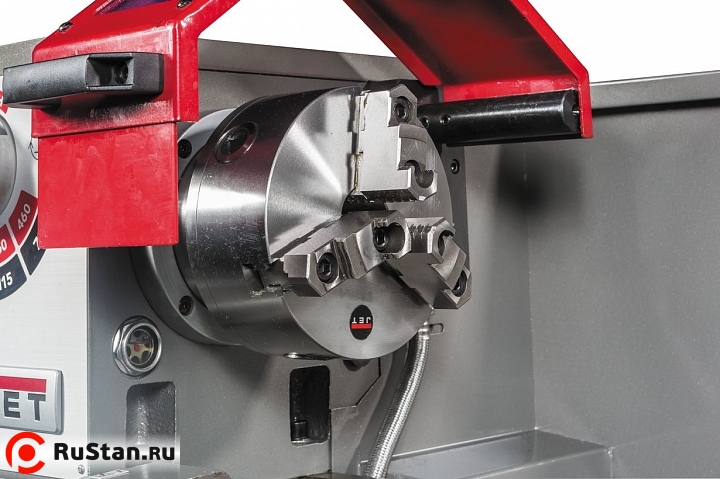

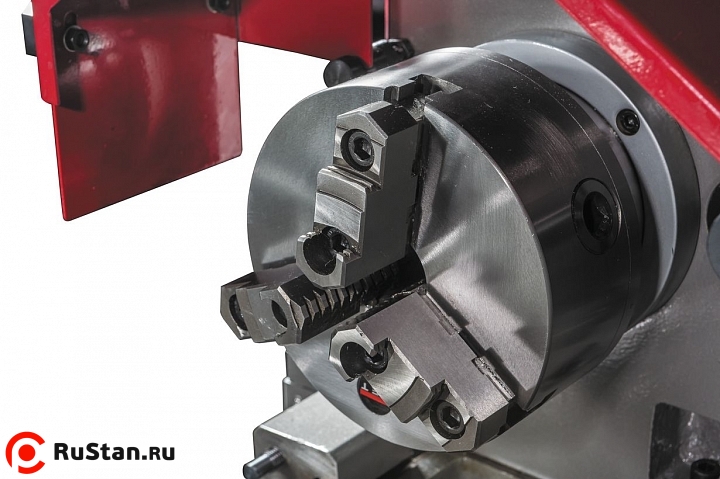

- 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
- Планшайба Ø300 мм;

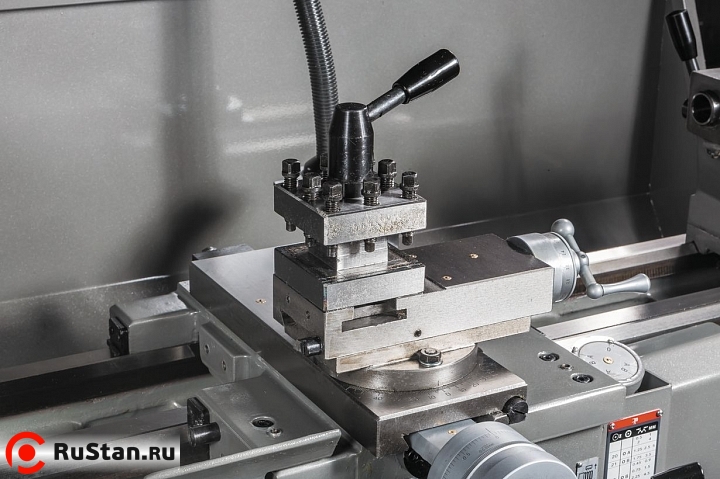

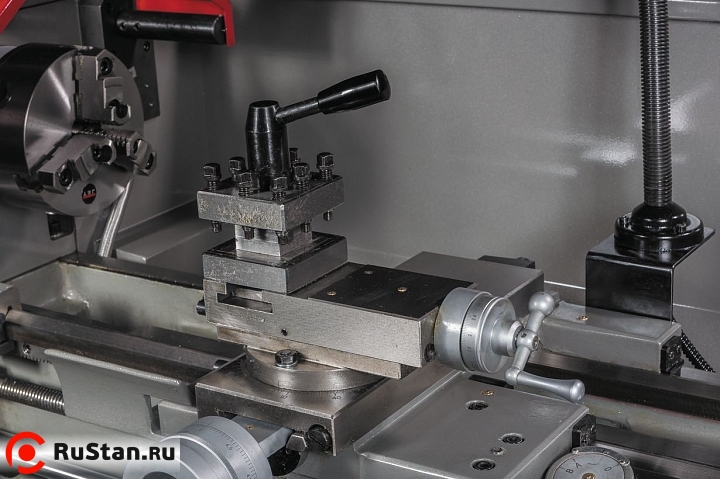

- 4-х-позиционный резцедержатель с фиксатором;
- Поддон для сбора стружки;

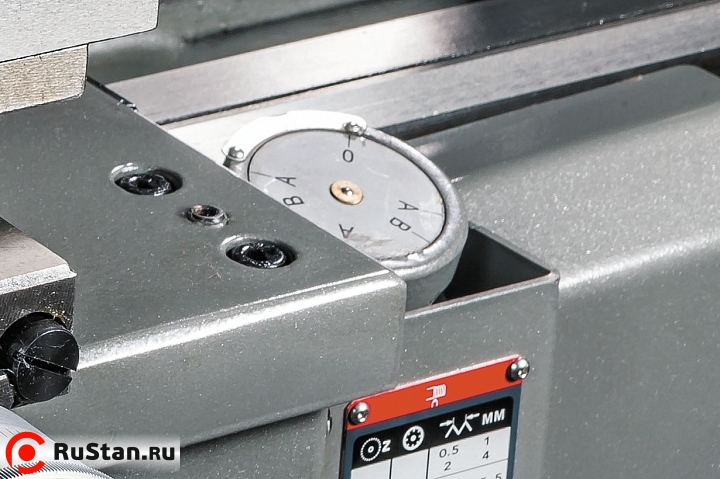

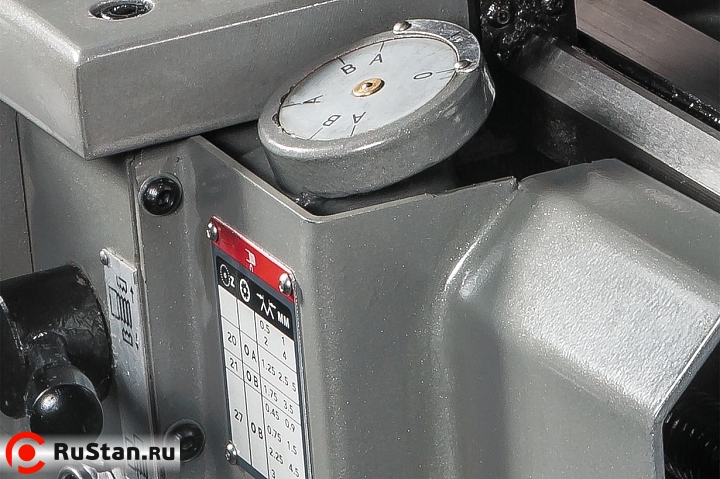

- Указатель резьбы;
- Подставка с регулируемыми опорами;
- Защитный экран патрона с концевым выключателем;
- 2 невращающихся центра МК-3;
- Переходник МК-5/МК-3;
- Набор сменных шестерён.
Комплектация за дополнительную плату
