| Модель: |  |
АС2550 |
| Производитель: |  |
Россия |
Аналоги АС2550
Код товара: 38584
Нет в наличии
Ø сверления40 мм
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли280 мм
Расстояние от шпинделя до основания 1000 мм
Макс. обороты 2500
Мощность 2.20 кВт
Напряжение380В
Масса1600 кг
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли280 мм
Расстояние от шпинделя до основания 1000 мм
Макс. обороты 2500
Мощность 2.20 кВт
Напряжение380В
Масса1600 кг
1 498 350 p
Код товара: 41760
В наличии 3 шт.
Ø сверления40 мм
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли280 мм
Расстояние от шпинделя до основания 1000 мм
Макс. обороты 2500
Мощность 2.20 кВт
Напряжение380В
Масса1830 кг
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли280 мм
Расстояние от шпинделя до основания 1000 мм
Макс. обороты 2500
Мощность 2.20 кВт
Напряжение380В
Масса1830 кг
1 617 000 p
Код товара: 1376
Нет в наличии
Ø сверления40 мм
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли280 мм
Расстояние от шпинделя до основания 1000 мм
Вылет шпинделя1000 мм
Макс. обороты 2500
Мощность 2.20 кВт
Напряжение380В
Масса1600 кг
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли280 мм
Расстояние от шпинделя до основания 1000 мм
Вылет шпинделя1000 мм
Макс. обороты 2500
Мощность 2.20 кВт
Напряжение380В
Масса1600 кг
1 716 789 p
Код товара: 386
Нет в наличии
Ø сверления50 мм
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли220 мм
Расстояние от шпинделя до основания 1210 мм
Вылет шпинделя650 мм
Макс. обороты 1500
Мощность 0.75 кВт
Напряжение380В
Масса1250 кг
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли220 мм
Расстояние от шпинделя до основания 1210 мм
Вылет шпинделя650 мм
Макс. обороты 1500
Мощность 0.75 кВт
Напряжение380В
Масса1250 кг
1 856 000 p
Код товара: 38688
Нет в наличии
Ø сверления50 мм
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3100 кг
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3100 кг
1 909 950 p
Код товара: 41761
В наличии 4 шт.
Ø сверления50 мм
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3000 кг
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3000 кг
2 000 250 p
Код товара: 38689
Нет в наличии
Ø сверления50 мм
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3500 кг
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3500 кг
2 065 350 p
Код товара: 41762
В наличии 4 шт.
Ø сверления50 мм
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3400 кг
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3400 кг
2 205 000 p
Код товара: 38347
В наличии 1 шт.
Ø сверления50 мм
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Вылет шпинделя1600 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3500 кг
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Вылет шпинделя1600 мм
Макс. обороты 2000
Мощность 4.00 кВт
Напряжение380В
Масса3500 кг
2 399 367 p
Код товара: 372
Нет в наличии
Ø сверления32 мм
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли250 мм
Расстояние от шпинделя до основания 1000 мм
Вылет шпинделя800 мм
Макс. обороты 2000
Мощность 1.50 кВт
Напряжение380В
Масса1160 кг
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли250 мм
Расстояние от шпинделя до основания 1000 мм
Вылет шпинделя800 мм
Макс. обороты 2000
Мощность 1.50 кВт
Напряжение380В
Масса1160 кг
2 430 000 p
Код товара: 382
Нет в наличии
Ø сверления55 мм
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли230 мм
Расстояние от шпинделя до основания 1270 мм
Вылет шпинделя1100 мм
Макс. обороты 1500
Мощность 2.25 кВт
Напряжение380В
Масса1800 кг
Конус шпинделяMT4
Реверс шпинделяесть
Ход пиноли230 мм
Расстояние от шпинделя до основания 1270 мм
Вылет шпинделя1100 мм
Макс. обороты 1500
Мощность 2.25 кВт
Напряжение380В
Масса1800 кг
2 442 000 p
Код товара: 383
Нет в наличии
Ø сверления70 мм
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Вылет шпинделя1600 мм
Макс. обороты 2000
Мощность 7.00 кВт
Напряжение380В
Масса3500 кг
Конус шпинделяMT5
Реверс шпинделяесть
Ход пиноли315 мм
Расстояние от шпинделя до основания 1220 мм
Вылет шпинделя1600 мм
Макс. обороты 2000
Мощность 7.00 кВт
Напряжение380В
Масса3500 кг
2 500 000 p
- Описание
-
Видео
- Комментарии
- Отзывы

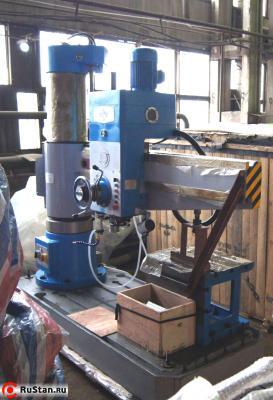

Станок радиально сверлильный АС2550 предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
На станке АС2550 можно выполнять сверление, в сплошном материале, рассверливание, зенкерование, развертывание, подрезку торцов (цековка), зенкование, нарезание резьбы метчиками и другие операции, а также при наличии дополнительных приспособлений - фрезерование.
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Вид климатического исполнения УХЛ4 ГОСТ15150-69.
Технические характеристики радиально-сверлильного станка АС2550 | |
|---|---|
| Характеристика | Значение |
| Код ОК 005 | 381 217 |
| Класс точности по ГОСТ 8-82 | Н |
| Основные размеры | |
| Наибольший условный диаметр сверления, мм | 50 |
| Вылет шпинделя от образующей колонны, мм | |
| - наибольший | 1600 |
| - наименьший | 350 |
| Расстояние от торца шпинделя до плиты, мм | |
| - наибольшее | 1220 |
| - наименьшее | 320 |
| Расстояние от торца шпинделя до стола, мм | |
| - наибольшее | 720 |
| Дополнительные размеры и параметры | |
| Количество ступеней частот вращения шпинделя | 16 |
| Пределы частот вращения шпинделя, об/мин | 25 - 2000 |
| Количество ступеней механических подач шпинделя | 16 |
| Пределы подач шпинделя, мм/об. | 0,04—3,2 |
| Наибольший крутящий момент шпинделя, Нм | 500 |
| Максимальное усилие, допускаемое механизмом подач, Н | 18000 |
| Колонна | |
| - диаметр, мм | 300 |
| - зажим колонны | Гидравлический |
| Рукав | |
| -наибольший ход по колонне, мм | 580 |
| -скорость подъема рукава, м/мин | 1,2 |
| -наибольший угол поворота рукава вокруг оси колонны | ±180° |
| -зажим на колонне | Электромеханический |
| Сверлильная головка | |
| - наибольший ход по направляющим рукава, мм | 1250 |
| -зажим на направляющих рукава | Гидравлический |
| Шпиндель | |
| Ход шпинделя, мм | |
| - наибольший | 315 |
| - на 1 оборот лимба | 100 |
| - на 1 деление лимба | 1 |
| - на 1 деление лимба точной настройки | 0,1 |
| Размер конуса шпинделя по ГОСТ 25557 | Морзе 5 |
| Плита | |
| -ширина фундаментной плиты, мм | 1070 |
| -ширина паза, мм | 22 |
| -расстояние между пазами, мм | 225 |
| -количество пазов, шт. | 3 |
| Стол | |
| -размер рабочей поверхности, мм | 630х500 |
| -высота, мм | 500 |
| -ширина паза, мм | 18 |
| -расстояние между пазами, мм | 150 |
| -количество пазов, мм | 3 |
| Противовес | Пружинный |
| Мощность привода главного движения, кВт | 4 |
| Суммарная мощность электродвигателей, установленных на станке, кВт | 6,34 |
| Габаритные размеры, мм | |
| ДхШхВ, мм | 1850х800х2430 |
| Вес АС2550 , кг | 2100 |
Стандартная комплектация станка
- Станок в сборе
- Руководство по эксплуатации

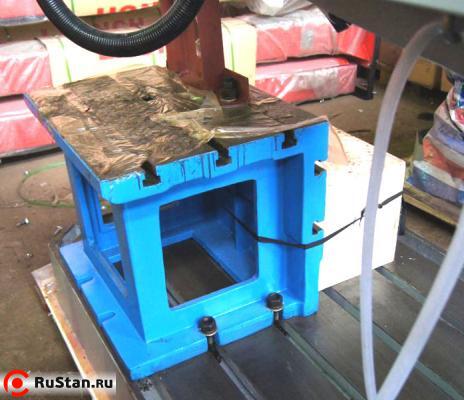

- Коробчатый стол
- Переходные втулки (ГОСТ 13598-85)
- Клинья удаления инструмента (ГОСТ 3925-80)
- Детали для закрепления на фундаменте
