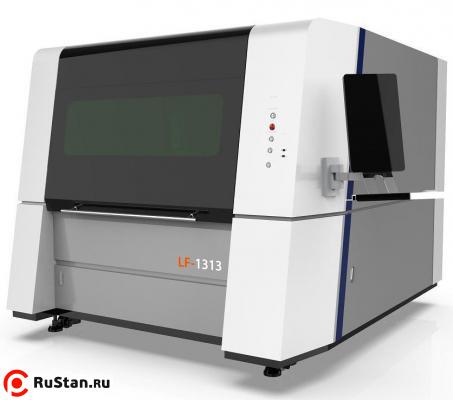

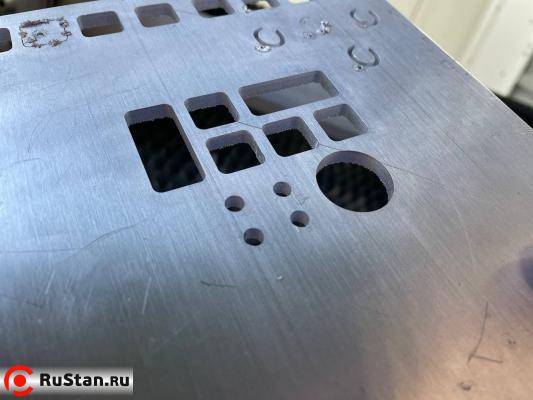

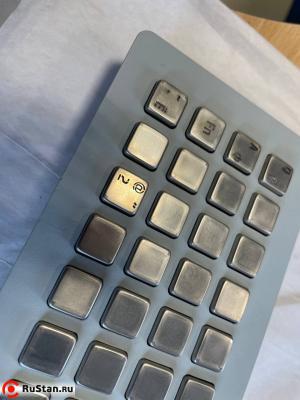

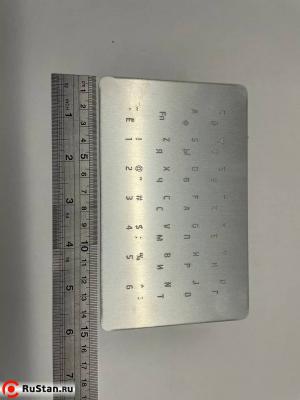

Высокоточный лазерный станок для резки металла LF1313-1500 IPG предназначен для раскроя листового материала из нержавейки, титана, черных и легированных сталей, цветных металлов таких как медь, латунь, бронза, а также гравировки.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником Raycus или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

Преимущества



  • Сварная станина прошедшая процедуру высокотемпературного отжига
  • Оперативная сервисная поддержка в России
  • Штат сертифицированных инженеров в России
  • Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)
  • Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, Raytools, Raycus, IPG
  • Популярное и понятное программное обеспечение CypCut на русском языке
  • Отдельностоящий электрошкаф с системой кондиционирования
  • Беспроводной пульт дистанционного управления

Лазерные станки для резки металла обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).


Портал третьего поколения

Легкий алюминиевый портал 3го поколения

Легкий и прочный алюминиевый портал третьего поколения для оси Х обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Портал выполнен методом литья под давлением. Такая конструкция позволяет достигать скорости перемещения до 140 м/мин и обеспечивает лазерным станкам G-Weike высокую скорость работы и обеспечивает безупречное качество раскроя.


Сварная станина

Сварная станина

Внутренняя структура станины выполнена из сортового металла, она состоят из множества сваренных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле. Пазы под линейные направляющие фрезеруются на прецизионном продольно фрезерном обрабатывающем центре.

Контроль установки линейных направляющих, а также точность перемещений каретки контролируется с помощью лазерной интерферометрической системы для юстировки станков RENISHAW. С ее помощью можно контролировать прямолинейность, перпендикулярность, плоскостность, параллельность и уровень линейных направляющих, а также проверять направление головки и соосность узлов.


Направляющие и каретки HIWIN или PMI



Направляющие и каретки HIWIN

HIWIN - это одна из ведущих компаний, производящих линейные направляющие. Компания HIWIN была основана в 1989 году в Тайване. Основной задачей было производство высокоточных линейных систем и компонентов. Линейные направляющие HIWIN обладают следующими выдающимися особенностями: высокая точность, большая грузоподъемность, низкое трение, высокая надежность, уплотненные каретки, плавный ход, малошумность, легкость установки.


Мотор редуктор



Отдельно стоящий электрический шкаф

Мотор редуктор производства Motoreducer Франция. Это лучшее сочетание цена - качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы.


Пневматические компоненты SMC



SMC

Установленные пневматические компоненты японской компании SMC позволяют производить бесступенчатую настройку расходов и давления газов непосредственно из программы управления станком.


Электрические компоненты Schneider



schneider

В станке установлены реле и автоматы французской энергомашиностроительной компании Schneider Electric, основанной в 1836 году. Реле оснащены защитой цепи от токов короткого замыкания, перегрузки, обрыва и промышленного отключения в соответствии со стандартами IEC/EN 60947-2.


Подшипники NSK



SMC

NSK - Япония


ШВП оси Х, Y, Z



schneider

На все оси станка Х, Y, Z установлены высокоточные ШВП Тайваньской компании TBI. Большой ресурс и высокая точность ШВП позволяет производить ювелирное позиционирование и повторяемость перемещений лазерной головки.


Сервоприводы



Сервопривода Yaskawa
Сервопривода Yaskawa

Yaskawa Electric - один из ведущих мировых производителей приводной техники, промышленной автоматизации и робототехники.
Компания основана в Японии в 1915г.

  • Сервоприводы и контроллеры приводов Yaskawa - Япония
  • Мощность серводвигателей Yaskawa по Y
    (0,75 кВт).
  • Мощность серводвигателей Yaskawa по оси X (0,75 кВт).
  • Мощность серводвигателей Yaskawa по оси Z (0,4 кВт).
  • Ось Х,Y, Z ШВП

Режущая голова с программной регулировкой фокусного расстояния



Режущая голова: Raytools BM109 (с автофокусом)

Raytools BM109

до 1,5 кВт.
Raytools AG

В зависимости от поставленной задачи, станки комплектуются головками разной мощности производства Швейцарской компании Raytools AG.
Самые популярные и надежные это модели BM109 с поддержкой лазерных излучателей до 1500w и BM111 до 3300w. Встроенный привод позволяет программно изменять фокусное расстояние.

Преимущества автофокуса:

  • Весь диапазон фокусных расстояний находятся под контролем системы управления станком CypCut.
  • Необходимое фокусное расстояние автоматически регулируется в процессе работы, это помогает достигать наилучшего эффекта резки металлических листов различной толщины.
  • Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
  • Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
  • Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.

Преимущества лазерных головок Raytools:

  • Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока
  • Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм
  • Удобная установка линзы, быстрый и легкий доступ к защитному стеклу
  • Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высокоотражающих материалов и предотвращает разбрызгивание металла
  • Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.
  • Для коллимационной и фокусирующей линзы используются синглетные, дублетные или асферические линзы, в соответствии с параметрами лазера, для обеспечения оптимальной фокусировки и качества луча

Режущая голова: Raytools BM111 (с автофокусом)

Raytools BM111

до 3,3 кВт.

Контроль высоты головки - Автофокус



Контроль высоты головки

Автономный емкостной контроллер высоты BCS100 представляет собой высокопроизводительное устройство с обратной связью для управления лазерным станком. Кроме применения методов управления, обычных для большинства аналогичных продуктов, BCS100 обеспечивает Ethernet-подключение (по протоколу TCP / IP), благодаря чему реализуются такие функции ПО для управления станком лазерной резки CypCut, как автоматическое отслеживание высоты, резка кромок, перенос координатной системы, произвольная настройка высоты подъема режущей головки и компенсация «летающей оптики». Кроме того, значительно повышается скорость отклика, особенно при использовании сервоприводов. Благодаря двойному замкнутому алгоритму регулирования скорости и положения повышается скорость и точность обработки.

Контроль высоты головки

Функция определения положения листа



Функция определения положения листа

Эта функция позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью емкостного датчика, и материал будет программно повёрнут в необходимые координаты.


Программное обеспечение Cypcut на русском языке:



Программное обеспечение Cypcut на русском языке

Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерных станков резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки.


Автоматическое выделение и разрезание потенциально опасных обрезков
Программное обеспечение CypCut PROF и CypCut PIPE автоматически анализирует отходы резки деталей и, если они представляют опасность для инструмента во время холостых перемещений (подъём материала на подложке), добавляет в программу обработки траектории роспуска таких контуров «по сетке».


Зоны безопасности, обьезд препятствий, радар 360:



Зоны безопасности

Зоны безопасности – области, на которых установлены прижимы листа или держатели. При попадании оптической головки в такие зоны контур детали не обрабатывается, а станок встает на паузу. Размер зоны безопасности задаётся оператором. Зоны безопасности учитываются при построении безопасных проходов.

Обьезд препятствий
Совместно с установленным контроллером высоты головки BCS100, система способна контролировать не только фокусное расстояние до листа, но и осуществлять интеллектуальную защиту головки от столкновений.
Иногда вырезанные детали поднимаются над листом и могут стать препятствием на пути движения оптической головки.
Система позволяет избежать на умеренных скоростях врезания лазерной головки в перевернувшиеся вертикально детали.
Безопасные проходы
Функция генерации безопасных проходов позволяет автоматически обходить опасные участки.
Данная функция поддерживается программным обеспечением CypCut 2000S, а также необходим автономный емкостной контроллер высоты BCS100.
Программа прокладывает путь между контурами так, чтобы он не попадал в зоны, где уже был вырезан металл.


Дисплей операционной системы:



Дисплей операционной системы

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.

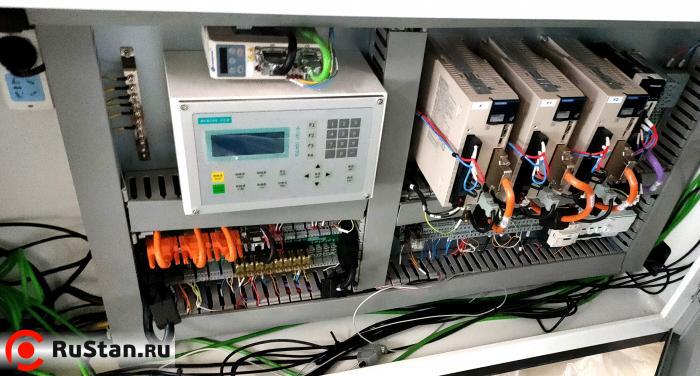

Электрический шкаф



Отдельно стоящий электрический шкаф

Учитывая негативный опыт эксплуатации станков с размещением электронный компонентов внтури станка, компания G-Weike приняла решение о комплектации лазерных станков пылезащищенным отдельно стоящим электрошкафом с кондиционером. Внутри шкафа находится лазерный источник, привода двигателей, системный блок компьютера, плата коммутаций, силовые элементы.


Лазерный излучатель Raycus или IPG



Дисплей операционной системы

Резонатор Raycus про-ва Китай – система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов 100 000 часов.

Резонатор IPG

Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.


Система охлаждения



Дисплей операционной системы

Автоматическая система охлаждения лазера выполнена на базе промышленных водяных чиллеров от компании S&A серии CWFL или Tongfei серии TFLW. Чиллер имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Высокопроизводительный блок водяного охлаждения, высококачественная титановая испарительная труба (пластинчатый испаритель из нержавеющей стали), циркуляционный многоступенчатый насос. Высокое качество, высокая эффективность, низкий уровень шума.
Чиллер подходит для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.


Вытяжка



Вытяжка

Станки серии LN, CN, LNR, CNR комплектуются вытяжкой 750 Ватт, 1200м3/ч, 220в.
Серия GC, GCR, GA, GAR вытяжкой 3кВт 5500м3/ч, 380в.


Набор расходных материалов - ЗИП



Набор расходных материалов

Для обеспечения непрерывного процесса лазерной резки, необходимы расходные материалы. Для предотвращения простоя оборудования мы подобрали самые необходимые ЗИП для станка. Это позволить обеспечить станок расходными материалами минимум на пол года работы.

В комплект ЗИП входит:
Нижнее зеркало стекло - 50шт.
Сопла - 50шт.
Керамическая проставка - 5шт.
Верхнее защитное стекло - 5шт.
Кабель TTW емкостного датчика - 2шт.
Защитные лазерные очки - 1шт.


Стабилизатор напряжения



Стабилизатор напряжения

Современные электронные компоненты очень требовательны в качественному питанию. Силовая часть станков выполнены на микроконтроллерах которые очень чувствительны к скачкам напряжения. На любом производстве скачки напряжения являются неотъемлемой частью производственного процесса будь то сварка, пуск станка, включение калорифера и т.д. Все эти процессы могут вывести из строя сложные электронные компоненты. Именно поэтому мы комплектуем станки стабилизатором напряжения.


Технические характеристики LF1313-1500 IPG

Характеристика Значение
Основные параметры
Рабочее поле, мм 1300х1300
Максимальная нагрузка на стол, кг 900
Габаритные размеры станка, мм 2515×2165×1880
Вес LF1313-1500 IPG станка, кг 2050
Операционные параметры
Максимальная скорость перемещения по осям, м/мин 40
Максимальное ускорение 0.5G
Точность позиционирования, мм 0.01
Повторяемость, мм 0.008
Оптическая система
Лазерный источник 1500 Вт, IPG
Лазерная режущая головка Raytools BM109
Автофокус Есть, Емкостный датчик
Кинематика, механическая часть
Станина Сварная
Сервоприводы и контроллеры приводов Оси X Y - Yaskawa, ось Z - Panasonic
Линейные направляющие, каретки HIWIN, PMI
Система смазки направляющих Ручная
Ось Х,Y,Z ШВП
Интеллектуальная система управления
Программное обеспечение на русском языке CypCut
Размер дисплея 320х560мм
Беспроводной пульт Есть
Концевые выключатели France Schneider
Рэле France Schneider
Пневмоклапаны регулировки подачи газа Japan SMC
Поддерживаемые форматы файлов G код, DXF, DWG, PLT, ENG
Периферийные системы
Чиллер(водяной охладитель) Есть
Вытяжка Центробежный вентилятор с центрифугой
Другие параметры
Общая потребляемая мощность с установленным лазером источником 1кВт 10кВт

Расходные материалы

Расходники Срок службы/ толщины
Защитная линза 600 часов
Фокусная линза 4-6 месяцев
Коллиматорная линза 4-6 месяцев
Одинарное сопло 1 мм 600часов SS/Al/Copper < 3мм
Двойное сопло 1 мм 600часов MS < 4мм
Одинарное сопло 1,5 мм 600 часов SS/Al/Copper 3-5мм
Двойное сопло 1,5 мм 600 часов MS 4-8мм
Одинарное сопло 2 мм 600 часов SS/Al/Copper > 5мм
Двойное сопло 2 мм 600 часов MS > 8мм

Стандартная комплектация LF1313-1500 IPG

  • Мощность 1500W
  • Стол 1300х1300 мм
  • Режущая голова Raytools с автофокусом
  • Источник лазерного излучения IPG YLR-1500K
  • Интеллектуальная система объезда препятствий
  • Программное обеспечение CypCut на русском языке
  • Сервомоторы YASKAWA (Japan)
  • Направляющие HIWIN (Taiwan) или PMI (Taiwan)
  • Ось Z ШВП
  • Ось Х,Y рейка шестерня
  • Вытяжка 750 Ватт, 1200м3/ч, 220в;
  • Чиллер (водяной)
  • Стабилизатор напряжения
  • Набор ЗИПа на пол года работы


Дополнительные опции (за доп. плату)

  • Увеличение мощности лазерного источника
  • Источник IPG серии YLS
  • Увеличение размера стола
  • Замена лазерной головки на более мощную
  • Вытяжка 3000 Ватт, 5500м3/ч, 380в
  • Вентиляционно-аспирационная установка

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 8.0-10 15-26 24-30 30-40 33-43 35-44
2 мм 4.0-6.5 4.5-6.5 4.7-6.5 4.8-7.5 15-25 20-28.0
3 мм 2.4-3.0 2.6-4.0 3.0-4.8 3.3-5.0 7.0-12 13-17
4 мм 2.0-2.4 2.5-3.0 2.8-3.5 3.0-4.2 3.0-4.0 3.0-4.5
5 мм 1.5-2.0 2.0-2.5 2.2-3.0 2.6-3.5 2.7-3.6 3.0-4.2
6 мм 1.4-1.6 1.6-2.2 1.8-2.6 2.3-3.2 2.5-3.4 2.5-3.5
8 мм 0.8-1.2 1.0-1.4 1.2-1.8 1.8-2.6 2.0-3.0 2.2-3.2
10 мм 0.6-1.0 0.8-1.1 1.1-1.3 1.2-2.0 1.5-2.4 1.8-2.5
12 мм 0.5-0.8 0.7-1.0 0.9-1.2 1.0-1.6 1.2-1.8 1.2-2.0
14 мм 0.5-0.7 0.7-0.8 0.9-1.4 0.9-1.2 1.2-1.8
16 мм 0.6-0.7 0.7-1.0 0.8-1.0 0.8-1.3
18 мм 0.4-0.6 0.6-0.8 0.6-0.9 0.6-0.9
20 мм 0.5-0.8 0.5-0.8 0.5-0.8
22 мм 0.4-0.8 0.4-0.8
25 мм 0.3-0.5

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 18-25 20-27 24-30 30-35 32-45 42-52
2 мм 5-7.5 8.0-12 9.0-15 13-21 16-28 20-33
3 мм 1.8-2.5 3.0-5.0 4.0-6.5 6.0-10 7.0-15 15-22
4 мм 1.2-1.3 1.2-2.4 3.0-4.5 4.0-6.0 5.0-8.0 10-15
5 мм 0.6-0.7 0.7-1.3 1.8-2.5 3.0-5.0 3.5-5.0 8.0-12
6 мм 0.7-1.0 1.2-2.0 2.0-4.0 2.5-4.5 4.8-8.0
8 мм 0.7-1.0 1.5-2.0 1.2-2.0 3.0-4.0
10 мм 0.6-0.8 0.8-1.2 1.6-2.5
12 мм 0.4-0.6 0.5-0.8 0.8-1.5
14 мм 0.4-0.6 0.6-0.8
20 мм 0.3-0.5
25 мм 0.2-0.4
30 мм
40 мм

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 6.0-10 10-20 15-25 25-38 35-45 42-55
2 мм 2.8-3.6 5.0-7.0 7-10 10-18 13-24 20-40
3 мм 0.7-1.5 2.0-4.0 4.0-6.0 6.5-8.0 7.0-13 15-25
4 мм 1.0-1.5 2.0-3.0 3.5-5.0 4.0-5.5 9.5-12
5 мм 0.7-1.0 1.2-1.8 2.5-3.5 3.0-4.5 5.0-8.0
6 мм 0.7-1.0 1.5-2.5 2.0-3.5 3.8-5.0
8 мм 0.6-0.8 0.7-1.0 0.9-1.6 2.0-2.5
10 мм 0.4-0.7 0.6-1.2 1.0-1.5
12 мм 0.3-0.45 0.4-0.6 0.8-1.0
16 мм 0.3-0.4 0.5-0.8
20 мм 0.5-0.7
25 мм 0.3-0.5
30 мм

Сравнительные характеристики скорости резки металлов, м/мин

Толщина, мм 1000 Вт 1500 Вт 2000 Вт 3000 Вт 4000 Вт 6000 Вт
1 мм 6.0-10 8.0-13 10-16 20-35 25-35 35-45
2 мм 2.8-3.6 3.0-4.5 4.5-7.5 6.0-10 8.0-12 20-30
3 мм 0.5-1.0 1.5-2.5 2.5-4.0 4.0-6.0 5.0-8.0 12-18
4 мм 1.0-1.6 1.5-2.0 3.0-5.0 3.2-5.5 5.0-8.0
5 мм 0.5-0.7 0.9-1.2 1.5-2.0 2.0-3.0 4.5-6.0
6 мм 0.4-0.7 1.0-1.8 1.4-2.0 3.0-4.5
8 мм 0.5-0.7 0.7-1.2 1.6-2.2
10 мм 0.2-0.5 0.8-1.2
12 мм 0.2-0.4
14 мм

*Завод изготовитель оставляет за собой право на изменение конструкции и комплектующих не влияющих на качество и потребительские свойства товара.
