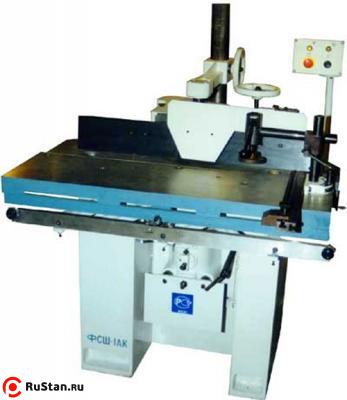

Фрезерный станок по дереву с шипорезной кареткой ФСШ-1А (К)
465 000 руб.
с НДС - на 05.12.2024 г.
Модель: | ФСШ-1А (К) |
|
Производитель: | Россия |
- Описание
-
Документы
- Комментарии
- Отзывы
Российский деревообрабатывающий фрезерный станок с шипорезной кареткой ФСШ-1А (К) предназначен для выполнения разнообразных фрезерных работ по дереву с ручной подачей (различных видов погонажных изделий: плинтуса, филёнок, т.д.), зарезки простых шипов с помощью шипорезной каретки, криволинейного фрезерования по шаблону с ручной подачей.
Особенности конструкции
- Станина представляет собой жесткую литую коробчатую конструкцию, устойчивой к вибрациям.
- Шпиндель станка смонтирован в подшипниках высокой точности, что обеспечивает высокое качество обработки поверхности.
- Удобная и безопасная возможность замены инструмента.

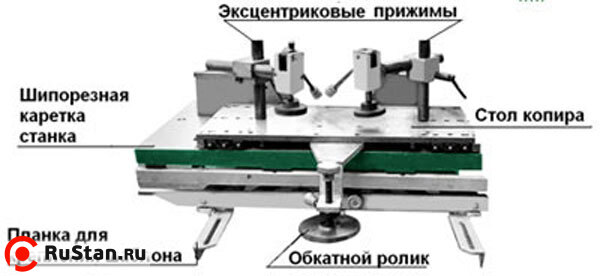

- Возможность нарезки шипов и криволинейного фрезерования с ручной подачей при установке копировальной каретки (поставляется в комплект за отдельную плату).
Безопасность работы на станке обеспечивается:
- защитой инструмента чугунным корпусом, в котором имеется патрубок для вытяжки стружки и пыли в общецеховую вентиляционную систему;
- ограждением инструмента, выполненным в виде сварного щитка. Щиток закрывает переднюю выступающую часть инструмента. Подъем щитка в процессе работы осуществляется передним торцем (гранью) движущейся заготовки.
Имеется возможность установки автоподатчика.
Габаритные размеры, мм: 680х296.
Поперечный ход 200 мм. Цена 55 000 руб. с НДС.
Технические характеристики фрезерного станка ФСШ-1А (К)
Характеристика | ФСШ-1А (К) |
---|---|
Наибольшая толщина обрабатываемой заготовки, мм. | 100 |
Номинальные размеры стола, мм: длина/ширина | 1000/325 |
Наибольшее вертикальное относительное перемещение шпинделя, мм. | 100 |
Внутренний конус Морзе шпинделя | N°4 |
Номинальная частота вращения шпинделя об/мин. | 3000/4500/6000/9000 |
Наибольшая ширина заготовки, устанавливаемой на каретке при глубине шипа 100 мм, мм. | 700 |
Номинальный диаметр шпиндельной насадки, мм. | 32 |
Наибольший диаметр режущего инструмента, мм. | 250 |
Наибольший ход шипорезной каретки, мм. | 926 |
Номинальные размеры копировальной каретки, мм: длина/ширина | 680/296* |
Наибольший поперечный ход копировальной каретки, мм. | 200* |
Высота стола от пола, не менее, мм. | 860 |
Габаритные размеры станка, мм: длина / ширина / высота | 1200х1265х1360 |
Масса ФСШ-1А (К) , кг: | 880 |
Скорость резания, м/с | 30...50 |
Характеристика электрооборудования | |
Количество электродвигателей на станке, шт. | 1 |
Мощность электродвигателя, кВт. | 4,2/5,3 |
Частота вращения электродвигателя, об/мин. | 1440/2870 |
Данные для эксгаустерной системы | |
Расход воздуха не менее, м3/ч | 1000 |
Скорость потока воздуха в выходном патрубке, м/сек | 20 |
Коэффициент аэродинамического сопротивления | 3 |
Примечание * При установке копировальной каретки по спец. заказу за отдельную плату.
