Настольный сверлильно-фрезерный станок Metal Master MF-20
184 272 руб.
с НДС - на 22.12.2024 г.
| Модель: |  |
MF-20 |
| Артикул: | |
00000017356 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы

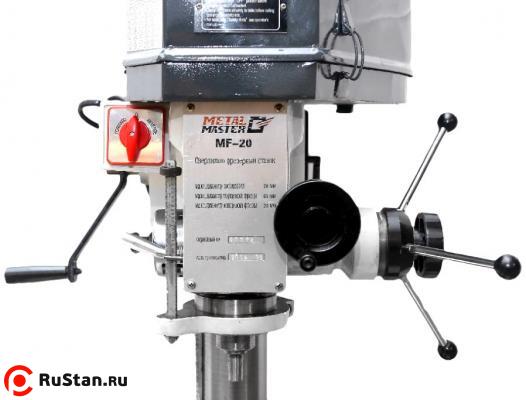

Настольный сверлильно-фрезерный станок Metal Master MF-20 представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.
Конструкция станка предоставляет возможность поворота головки на 360 градусов в горизонтальной плоскости, что позволяет обрабатывать взаимно перпендикулярные плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

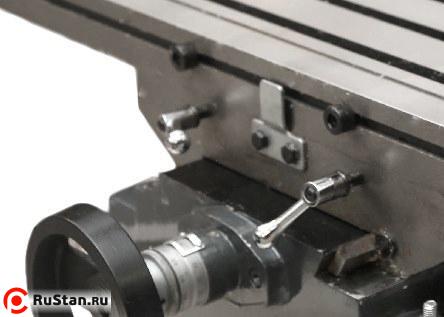

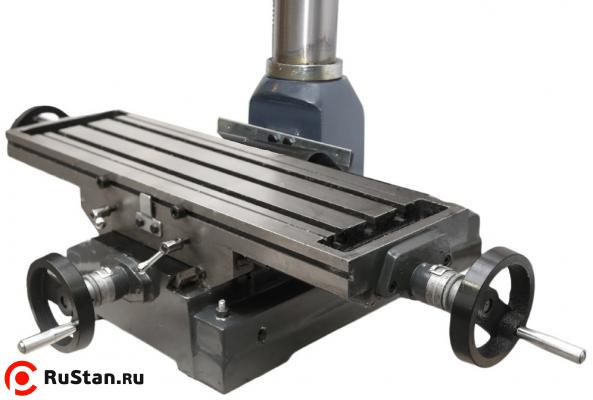

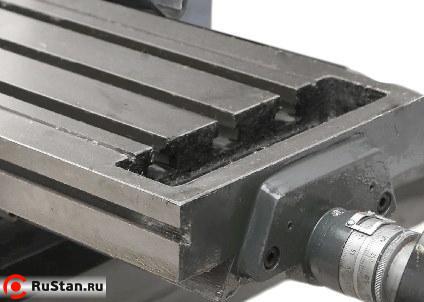

Крестообразный стол перемещается по направляющим типа "ласточкин хвост" с регулируемыми клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества Metal Master MF-20
- Двигатель, рассчитанный на непрерывную работу;

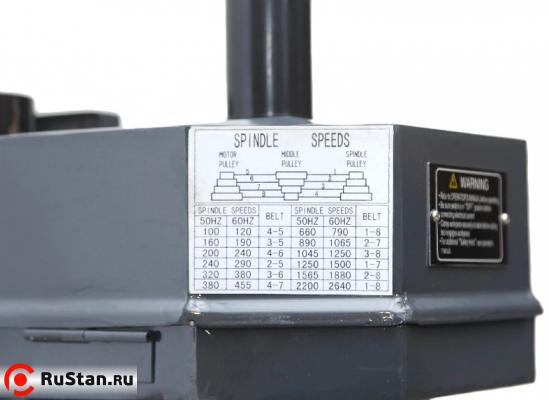

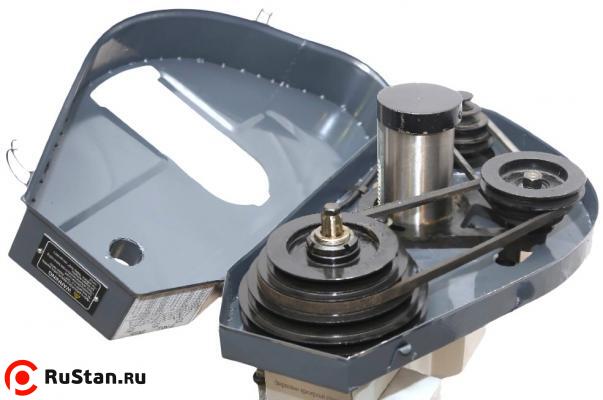

- Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей 100 до 2200 об/мин.
- Большой прецизионный крестовый стол;
- Регулируемая прижимная планка на столе;

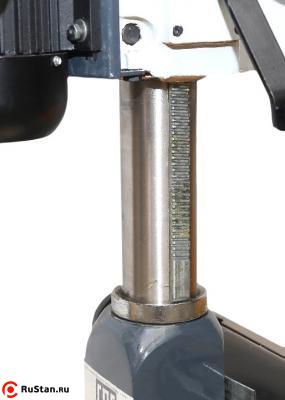

- Возможность поворота головки на 360° в горизонтальной плоскости;

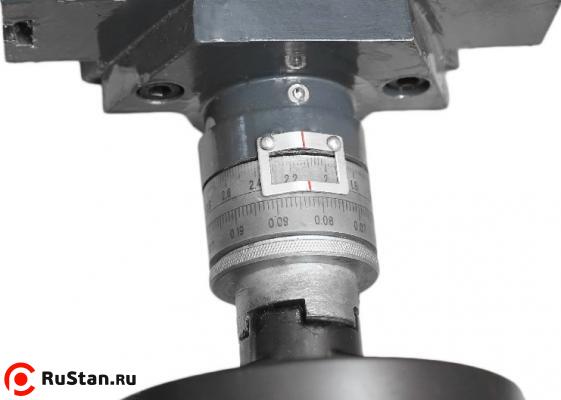

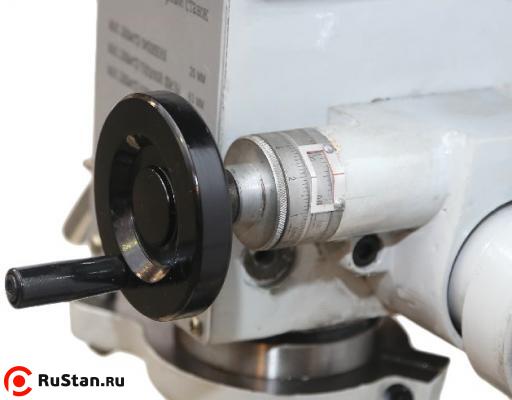

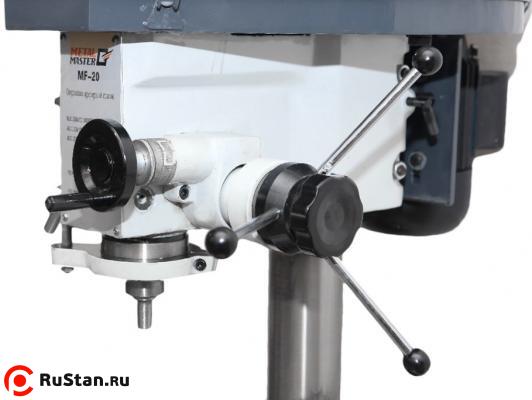

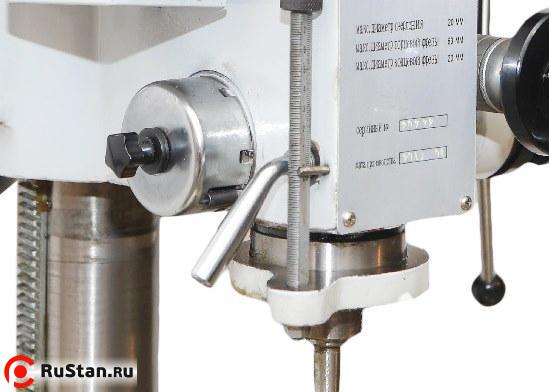

- Точное перемещение пиноли шпинделя;

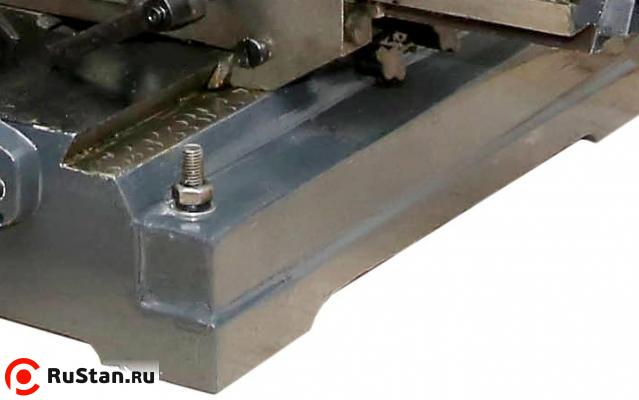

- Прочная чугунная стойка;
- Быстро регулируемый упор глубины сверления;
Технические характеристики MF-20 |
|
|---|---|
| Характеристика | Значение |
| Двигатель | 0,55 кВт, 220 В, ~50 Гц |
| Макс.диаметр рассверливания в стали, мм | 20 |
| Макс. размер торцевой фрезы, мм | 63 |
| Макс. размер концевой фрезы, мм | 20 |
| Ход пиноли, мм | 85 |
| Конус шпинделя | МТ 3 |
| Расстояние от оси шпинделя до стола, мм | 420 |
| Расстояние между осью шпинделя и стойкой | 181.5 |
| Поворот фрезерной головы в горизонтальной пл-ти, град. | ± 360 |
| Кол-во скоростей | 6 |
| Скорости шпинделя, об/мин | 100-2200 |
| Длина стола | 520 |
| Ширина стола, мм | 160 |
| Ход оси Х, мм | 290 |
| Ход оси Y, мм | 130 |
| Габаритные размеры упаковки (ДхШхВ) | 752х680х1000 |
| Общий вес, кг | 150 |

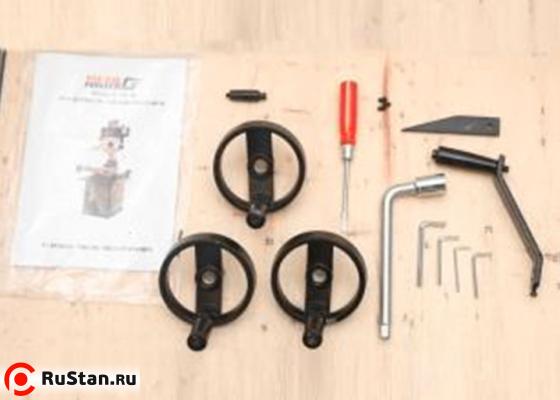

Стандартная комплектация Metal Master MF-20
- Комплект инструмента для обслуживания.
- Станок в сборке.
- Инструкция.
