Модель:
Приспособление ВЗ-319.П53
Производитель:
Белоруссия
Изготовитель: Белоруссия
  • Описание
  • Комментарии
  • Отзывы

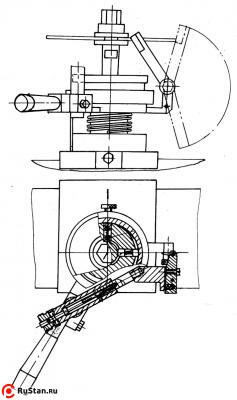

Приспособление для заточки отрезных фрез ВЗ-319.П53 предназначено для заточки фрез по ГОСТ 2679-73 отдельно по передней и задней поверхностям.

Принцип работы: Заточка осуществляется предварительно заправленным тарельчатым кругом. Установить фрезу на шпинделе приспособления. Установить по лимбу передний угол. Ввести шаблон во впадину первого затачиваемого зуба, затем вместо него ввести упорку. Повернуть фрезу упоркой на передней угол (задний угол) по соответствующему лимбу. Закрепить фрезу. Подвести фрезу до касания круга с затачиваемой поверхностью. Продольным перемещением стола произвести заточку.


Технические характеристики ВЗ-319.П53

Характеристика Значение
Затачиваемый инструмент Отрезные фрезы
Заточная операция Заточка по передней и задней поверхностям
Посадочный диаметр шпинделя, мм. 12
Угол заточки, град. макс. 20
Диаметры затачиваемых фрез, мм. 50 - 160
Габаритные размеры (LxBxH), мм. 240 x 210 x 185 (330х290х250 в упаковке)
Масса Приспособление ВЗ-319.П53 , кг. 7,6 (14 брутто)
Применяется на станках ВЗ-319
