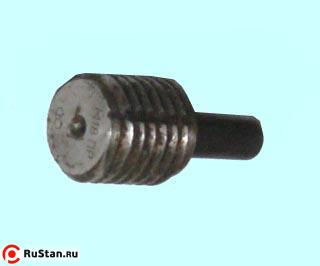

Вставка к резьбовой пробке М22×1,5 НЕ кл.3

Сменная резьбовая вставка непроходной стороны (НЕ) для калибра-пробки, предназначенная для контроля внутренней метрической резьбы М22×1,5 с мелким шагом. Применяется в составе насадных резьбовых калибров-пробок и позволяет существенно сократить расходы на оснастку: при износе рабочей части достаточно заменить вставку, не приобретая калибр целиком.

Назначение

Непроходная сторона калибра используется для проверки максимально допустимого размера среднего диаметра внутренней резьбы. Качественно нарезанная резьба не должна свинчиваться с НЕ-вставкой более чем на два витка — это подтверждает, что деталь изготовлена в пределах допуска.

Технические характеристики

• Номинальный диаметр резьбы: 22 мм
• Шаг резьбы: 1,5 мм (мелкий)
• Тип: непроходная сторона (НЕ)
• Класс точности: 3
• Профиль резьбы: метрический по ГОСТ 24705 / ISO 261
• Материал: инструментальная сталь с термообработкой рабочих поверхностей
• Тип исполнения: сменная вставка для насадной пробки

Особенности

Изделие изготовлено в соответствии с ГОСТ 17758-72 (вставки к резьбовым пробкам) и поверяется по ГОСТ 24939-81. Рабочие поверхности шлифуются и доводятся для обеспечения высокой стойкости и стабильности размеров на протяжении всего срока эксплуатации. Каждая вставка комплектуется свидетельством о поверке или паспортом с указанием фактических размеров.

Область применения

Используется на машиностроительных, приборостроительных и ремонтных предприятиях для входного, операционного и приёмочного контроля резьбовых отверстий в деталях из стали, чугуна, цветных металлов и сплавов. Подходит для применения в условиях ОТК, измерительных лабораторий и непосредственно на производственных участках.
