Модель: | NCF-250R |
|
Производитель: | GSA |
- Описание
- Комментарии
- Отзывы
Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

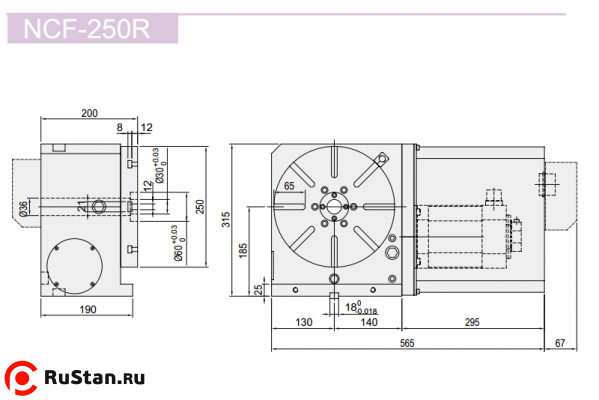

Технические характеристики NCF-250R | |||
---|---|---|---|
Характеристика | Ед. изм. | Значение | |
Диаметр | мм | 250 | |
Высота центров при вертикальной установке | мм | 185 | |
Высота поверхности стола при горизонтальной установке | мм | 200 | |
Общая высота при вертикальной установке | мм | 315 | |
Центральное отверстие | мм | 30Н7 | |
Ширина Т-пазов | мм | 12Н7 | |
Ширина направляющего сухаря | мм | 18Н7 | |
Тип сервомотора | Meldas | тип | НF-104T |
Fanuc | a4i | ||
Siemens | 1FK7060 | ||
Heidenhein | QSY116C | ||
Передаточное число | 1:90 | ||
Минимальный угол | град | 1/5 | |
Максимальные обороты | об/мин | 22,2 | |
Повторяемость | Однонаправленный | с | ±1” |
Двунаправленный | ±2” | ||
Вес нетто (без двигателя) | кг | 110 | |
Усилие зажима | кг*м | 500 | |
Грузоподъемность при вертикальной установке (с задним центром) | кг | 250 |
