| Модель: |  |
CNC-120RB |
| Производитель: |  |
GSA |
- Описание
- Комментарии
- Отзывы
Заднее расположение двигателя обеспечивает компактность стола. Предназначены в первую очередь для малогабаритных вертикальных ОЦ и сверлильных центров.

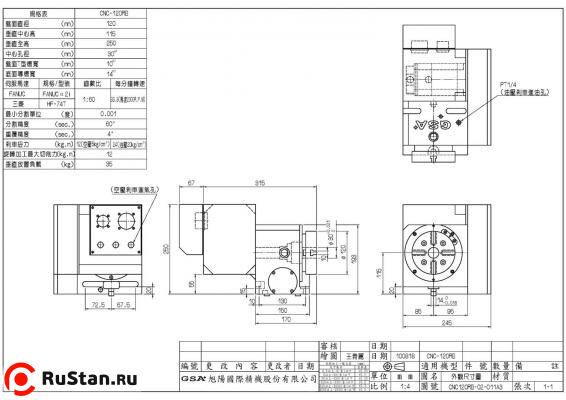

Технические характеристики CNC-120RB GSA+ | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 120 |
| Высота центров при вертикальной установке | мм | 115 |
| Общая высота при вертикальной установке | мм | 250 |
| Вес CNC-120RB нетто (без двигателя) | кг | 70 |
| Центральное отверстие | мм | 30H7 |
| Ширина Т-пазов | мм | 10H7 |
| Ширина направляющего сухаря | мм | 14H7 |
| Сервомотор Meldas | HF-75T | |
| Сервомотор Fanuc | a2i | |
| Сервомотор Siemens | 1FK7042 | |
| Сервомотор Heidenhein | QSY96A | |
| Передаточное число | 1:60 | |
| Минимальный угол | град | 0,001 |
| Максимальные обороты | об/мин | 33,3 |
| Усилие пневмозажима | кг*м | 12 |
| Усилие гидрозажима | кг*м | 24 |
| Класс точности позиционирования | 60” | |
| Повторяемость (Однонаправленный) | с | ±4” |
| Повторяемость (Двунаправленный) | с | ±8” |
| Макс. усилие резания | кг*м | 12 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка |  | кг | W = 35 |
| Максимальная горизонтальная нагрузка |  | кг | W = 75 |
| Максимальное радиальное усилие |  | кг | F = 800 |
| Максимальное радиальное усилие |  | кг*м | FxL = 8 |
| Максимальное радиальное усилие |  | кг*м | FxL = 18 |
