Модель: | HIT-630 |
|
Производитель: | GSA |
- Описание
- Комментарии
- Отзывы
Горизонтальные одноосевые поворотные столы с хиртовым зацеплением предназначены для горизонтальных ОЦ. Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±2” или ±3”, в зависимости от требований заказчика. Повторяемость ±0.5”
За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Система зажима с большой поверхностью контакта обеспечивает большую жесткость при силовом резании.
Червячное колесо из бронзово-никелевого сплава в сочетании с червяком из закаленной стали обеспечивают высокую точность позиционирования длительное время. Вращение в прямом и обратном направлении.

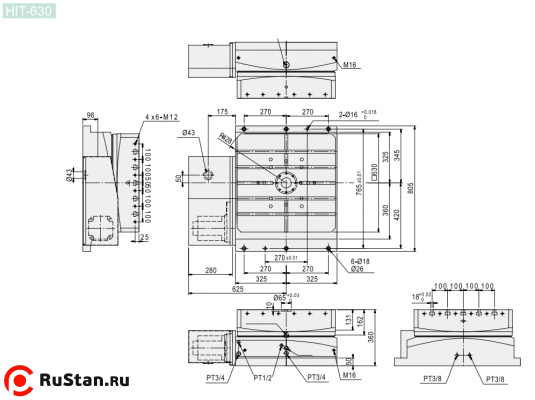

Технические характеристики HIT-630 | |||
---|---|---|---|
Характеристика | Ед. изм. | Значение | |
Размер стола | мм | 630x630 | |
Общая высота | мм | 285 | |
Центральное отверстие | мм | 40Н7 | |
Ширина Т-пазов | мм | 20Н7 | |
Направление вращения | CW / CCW | ||
Мощность привода зажима/разжима | кг/см2 | Гидравлический, 25 | |
Тип сервомотора | Meldas | тип | НF-354S |
Fanuc | a22i | ||
Siemens | 1FK7101 | ||
Heidenhein | QSY155D | ||
Передаточное число | 1:180 | ||
Минимальный угол | град. | 1 (5) | |
Максимальные обороты | об/мин | 11,1 | |
Вес нетто (без двигателя) | кг | 525 | |
Усилие зажима | кг*м | 4000 | |
Грузоподъемность | кг | 2500 | |
Точность позиционирования | с | ±5" |
