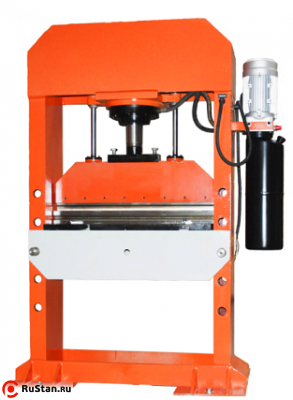

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.

Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.

Гидростанция станка имеет 3 положения работы:

  • Рычаг в право – рабочий ход
  • Среднее положение рычага – стоп
  • Рычаг влево – обратный ход штока в верх

Вес станка 624 кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).

Гидростанция станка имеет 3 положения работы:

  • Рычаг в право – рабочий ход
  • Среднее положение рычага – стоп
  • Рычаг влево – обратный ход штока в верх

Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)

Время обратного подъёма штока – 25 секунд (без нагрузки)

  • А – общая высота станка 1800 мм
  • B – общая ширина станка (по ножным опорам) 1100 мм
  • B – общая ширина станка (верхняя часть станка + гидростанция) 1290 мм
  • С – общая глубина станка 500 мм
  • D – расстояние между опорами 795 мм
  • Е – ширина опор 250 мм
  • H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола 540 мм

Четыре ребра жёсткости рабочего стола.

  • (D: Ширина 795мм – расстояние между опорами)
  • (Ширина 950мм – расстояние стола вкл. ширину опор)
  • Рычаги крепления стола – Ø=38мм.
  • Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).
  • Ø отв. крепления стола на сварных опорах - Ø=42мм.
  • Толщины стенок сварных опор – 20/6мм.
  • Толщина горизонтальной части стола (рабочая поверхность) – 28мм.
  • Ø отверстия в рабочей части стола – 90мм.

В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв)

  • Ширина первого ручья – 47мм
  • Ширина второго ручья – 32мм
  • Ширина третьего ручья – 24мм
  • Ширина четвёртого ручья – 18мм
  • Ширина пятого ручья – 14мм

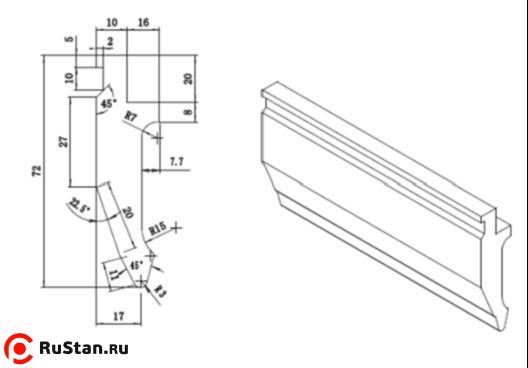

В стандартной комплектации пуансон – 1шт (длина 783мм)

Манометр на станке stalex HPB-790

  • Диаметр штока – 80мм
  • Макс. ход штока – 220мм
  • Диаметр бокового штока – 25мм (2шт)

В стандартной комплектации поставляются дополнительные уплотнительные кольца.

Шильдик станка.

Шильдик мотора гидростанции.

Шильдик гидростанции.


Технические характеристики Stalex HPB-790

Характеристика Значение
Усилие, кН 500
Усилие, тонн 50
Номинальное давление, МПа 25
Производительность масляного насоса 7.0 л / мин
Мощность мотора 3 кВт
Рабочее напряжение 380В - 50Гц - 3 фазы
Макс. длина сгибания 790 мм
Макс. толщина гибки на ширину 400 мм
Сталь 3 (Ст3сп)
Алюминий АМц
Нержавейка 12Х18Н10Т

8мм
8мм
6мм
Макс. толщина гибки на ширину 790 мм
Сталь 3 (Ст3сп)
Алюминий АМц
Нержавейка 12Х18Н10Т

5мм
5мм
4мм
Макс. ёмкость, мм 540
(H: ход + перемещение стола)
Ход штока, мм 220
Гидростанция станка имеет 3 положения работы
  • Рычаг в право – рабочий ход
  • Среднее положение рычага – стоп
  • Рычаг влево – обратный ход штока в верх
Расстояние от пола до рычага переключения гидростанции, мм 1230
Перемещение стола 5 позиций с промежутком 135мм
(общее перемещение стола: 135мм+135мм+135мм+135мм=540мм)
Рабочий размер стола, мм 770х345 (ШхГ)
Общие размеры стола, мм 795х295 (ШхГ)
(D: Ширина 795мм – расстояние между опорами)
(Ширина 955мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола, мм Ø=38/ L=340мм
Ø отв. крепления стола на сварных опорах, мм Ø=42
Толщина стенки сварных опор, мм t=20/t=6
Толщина стенки верхней части станка, мм t=18
Размеры упаковки, мм (ШхГхВ) 1450х650х2000
Упаковка фанерный ящик
Стандартная комплектация Матрица – 1шт (длина 785мм, 5 ручьёв)
Пуансон – 1шт (длина 783мм)
Дополнительные уплотнительные кольца
Масса Stalex HPB-790 , кг (нетто) 624
Масса, кг (брутто) 695
